CDCS503TPWRQ1

Texas Instruments 时钟/计时 - 时钟缓冲器，驱动器

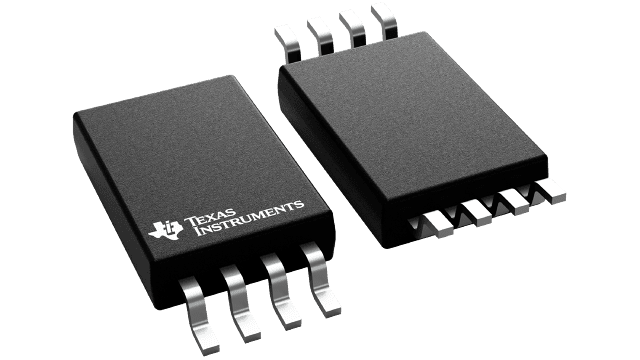

  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.81

更新日期：2024-04-01 00:04:00

CDCS503TPWRQ1

Texas Instruments 时钟/计时 - 时钟缓冲器，驱动器

产品简介：具有可选 SSC 的汽车类时钟缓冲器/时钟倍频器

查看详情
  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.81

CDCS503TPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCS503TPWRQ1 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：时钟/计时 - 时钟缓冲器，驱动器
  • 系列：-
  • 类型：缓冲器/驱动器，倍增器
  • 电路数：1
  • 比率 - 输入:输出：1:1
  • 差分 - 输入:输出：无/无
  • 输入：LVCMOS
  • 输出：LVCMOS
  • 频率 - 最大：108MHz
  • 电源电压：3 V ~ 3.6 V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：8-TSSOP
  • 包装：带卷 (TR)

产品特性

  • 符合汽车应用要求
  • 具有下列结果的 AEC-Q100 测试指南：器件温度 2 级 -40°C 至 105°C 环境温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 器件温度 2 级
  • -40°C 至 105°C 环境温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 带有可选展频时钟 (SSC) 的易于使用的时钟生成器产品的一部分
  • 带有可选输出频率和可选 SSC 的时钟倍乘器
  • 通过两个外部引脚可控制 SSC ±0%，±0.5%，±1%，±2% 中心展频
  • ±0%，±0.5%，±1%，±2% 中心展频
  • 可使用一个外部控制引脚来选择 x1 或者 x4 的频率倍乘
  • 通过控制引脚进行输出禁用
  • 单一 3.3V 器件电源
  • 宽温度范围 -40°C 至 105°C
  • 节省空间的 8 引脚薄型小外形尺寸 (TSSOP) 封装

产品概述

CDCS503-Q1 是一款带有可选频率倍乘的可展频、LVCMOS 输入时钟缓冲器。它与 CDCS502 共用主要的功能性，但是它使用一个 LVCMOS 输入级而不是 CDCS502 所使用的晶振输入级，并且 CDCS503-Q1 有一个输出使能引脚。此器件在输入上接受一个 3.3V LVCMOS 信号。 这个输入信号由一个锁相环路 (PLL) 处理，此环路的输出频率或者与输入频率相等或者被乘以因子 4。PLL 还可通过三角调制将时钟信号以输出时钟频率为中心扩展 ±0%，±0.5%，±1% 或者 ±2%。这样，此器件可生成介于 8MHz 和 108MHz 之间带有或者不带有 SSC 的输出频率。一个独立的控制引脚可被用于启用或者禁用输出。 CDCS503-Q1 运行在一个 3.3V 环境中。 器件额定运行温度介于 -40°C 至 105°C 之间，并采用 8 引脚 TSSOP 封装。
查看全部

CDCS503TPWRQ1 电路图

CDCS503TPWRQ1 电路图

CDCS503TPWRQ1 电路图
