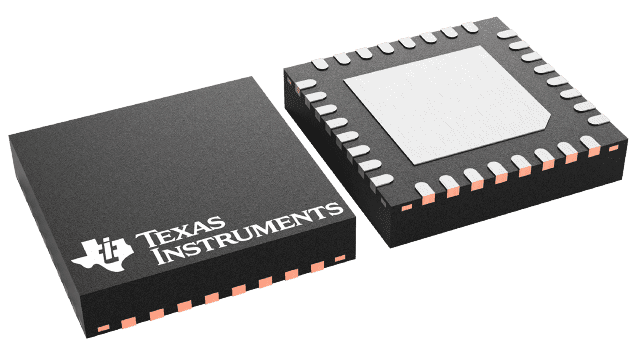

  • 封装:32-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$3.168-$6.34

更新日期:2024-04-01 00:04:00

产品简介:通用输入、10 输出低阻抗 LVCMOS 缓冲器

查看详情
  • 封装:32-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$3.168-$6.34

CDCLVC1310RHBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCLVC1310RHBR 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:时钟/计时 - 时钟缓冲器,驱动器
  • 系列:-
  • 类型:扇出缓冲器(分配),多路复用器
  • 电路数:1
  • 比率 - 输入:输出:3:10
  • 差分 - 输入:输出:是/无
  • 输入:HCSL,LVCMOS,LVDS,LVPECL,SSTL,晶体
  • 输出:LVCMOS
  • 频率 - 最大:200MHz
  • 电源电压:2.375 V ~ 3.465 V
  • 工作温度:-40°C ~ 85°C
  • 安装类型:表面贴装
  • 封装/外壳:32-VFQFN 裸露焊盘
  • 供应商设备封装:32-QFN 裸露焊盘(5x5)
  • 包装:®
  • 其它名称:296-30105-6

产品特性

  • 支持 -169dBc/Hz 超低本底噪声的高性能晶振缓冲器
  • 附加的相位噪声/抖动性能为 25 fsRMS(典型值)
  • 具有 3.3V 或 2.5V 内核电压和 3.3V,2.5V,1.8V 或 1.5V 输出电源的电平转换
  • 器件输入包括主级、次级和晶振输入并可使用输入 MUX 进行手工选择(通过引脚)。 主级和次级输入能够接受低电压正射极耦合逻辑 (LVPECL),低压差分信号 (LVDS),主机时钟信号电平 (HCSL),SSTL 或者低压 CMOS (LVCMOS) 信号和晶振输入。 支持8MHz 至 50MHz 的晶振频率 支持高达 200MHz 的差分和单端输入频率。
  • 支持8MHz 至 50MHz 的晶振频率
  • 支持高达 200MHz 的差分和单端输入频率。
  • 10 个单端 LVCMOS 输出。 输入可运行在 1.5V,1.8V,2.5V 或者 3.3V 的电源电压下。LVCOMS 输出运行频率高达 200MHz 输出偏移为 30ps(典型值) 总传播延迟为 2ns(典型值) 同步和无毛刺脉冲输出启用可用
  • LVCOMS 输出运行频率高达 200MHz
  • 输出偏移为 30ps(典型值)
  • 总传播延迟为 2ns(典型值)
  • 同步和无毛刺脉冲输出启用可用
  • 采用方形扁平无引脚 (QFN)-32 5mm x 5mm 封装,其工业温度范围为–40°C 至 85°C。
  • 能够过度驱动 LVCOMS 信号高达 50MHz 的晶振输入
  • 无线和有线基础设施
  • 网络和数据通信
  • 医疗成像
  • 便携式测试和测量
  • 高端 A/V

产品概述

CDCLVC1310 是一款多用途、低抖动、低功率时钟扇出缓冲器,此缓冲器可将来自 3 个输入中的 1 个分配到 10 个低抖动 LVCOMS 时钟输出,这 3 个输入的主和副输入特有差分或者单端信号和晶振输入。 此类缓冲器适合用于多种移动和有线基础设施、数据通信、计算、低功率医疗成像和便携式测试和测量应用。 当输入为非法电平时,此输出在一个确定的状态上。 可将内核电压设定在 2.5V 或 3.3V 上,将输出设定在 1.5V,1.8V,2.5V 或 3.3V 上。引脚编程可轻松地配置 CDCLVC1310。 总体附加抖动性能为 25fsRMS(典型值)。 CDCLVC1310 封装在小型 32 引脚 5mm x 5mm QFN 封装内。

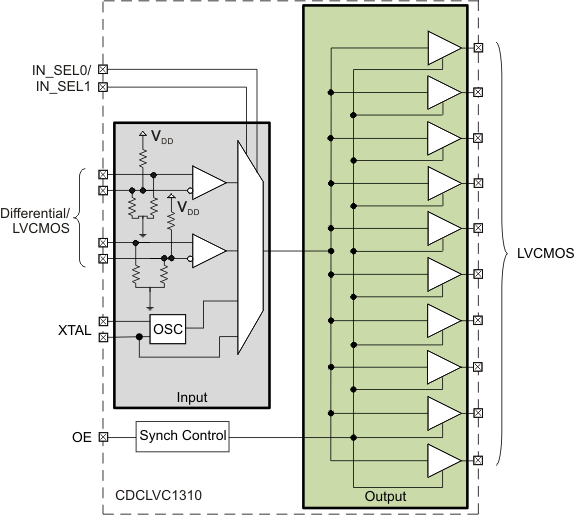

CDCLVC1310RHBR 电路图

CDCLVC1310RHBR 电路图

CDCLVC1310RHBR 电路图
