CDC3RL02YFPR

Texas Instruments 时钟/计时 - 时钟缓冲器，驱动器
  • 封装：8-XFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

更新日期：2024-04-01 00:04:00

CDC3RL02YFPR

Texas Instruments 时钟/计时 - 时钟缓冲器，驱动器

产品简介：双通道方波/正弦-方波时钟缓冲器

查看详情
  • 封装：8-XFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

CDC3RL02YFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDC3RL02YFPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：时钟/计时 - 时钟缓冲器，驱动器
  • 系列：-
  • 类型：扇出缓冲器（分配）
  • 电路数：1
  • 比率 - 输入:输出：1:2
  • 差分 - 输入:输出：无/无
  • 输入：时钟
  • 输出：时钟
  • 频率 - 最大：52MHz
  • 电源电压：0.3 V ~ 1.8 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-XFBGA，DSBGA
  • 供应商设备封装：8-DSBGA（1.6x0.8）
  • 包装：®
  • 其它名称：296-25452-6

产品特性

  • 低附加噪声： 10kHz 偏移相位噪声时为 –149dBc/Hz 0.37ps (RMS) 输出抖动
  • 10kHz 偏移相位噪声时为 –149dBc/Hz
  • 0.37ps (RMS) 输出抖动
  • 限制输出转换率可降低 EMI （对于 10pF 至 50pF 的负载，上升/下降时间为 1ns 至 5ns）
  • 自适应输出级控制反射
  • 稳压 1.8V 外部可用 I/O 电源
  • 超小型 8 凸点 YFP 0.4mm 间距 WCSP （0.8mm × 1.6mm）
  • ESD 性能超过 JESD 22 2000V 人体放电模型 (A114-A) 1000V 充电器件模型 （JESD22-C101-A III 级）
  • 2000V 人体放电模型 (A114-A)
  • 1000V 充电器件模型 （JESD22-C101-A III 级）

产品概述

CDC3RL02 是一款双通道时钟扇出缓冲器，非常适用于需要时钟缓冲且具有最小附加相位噪声和扇出功能的便携式终端设备（如手机）。该器件将温度补偿晶体振荡器 (TCXO) 等单个主时钟缓冲至多个外设。该器件具有两个时钟请求输入（CLK_REQ1 和 CLK_REQ2），其中每个输入均支持单个时钟输出。CDC3RL02 在主时钟输入 (MCLK_IN) 处接受方波或正弦波，无需交流耦合电容器。可接受的最小正弦波为 0.3V 信号（峰峰值）。CDC3RL02 旨在提供极小的通道间偏差、附加输出抖动和附加相位噪声。自适应时钟输出缓冲器可在宽电容负荷范围内提供受控的转换率，从而更大限度地降低 EMI 辐射、保持信号完整性，并更大限度地减少由时钟分配线上的信号反射造成的振铃效应。CDC3RL02 具有集成的低压降 (LDO) 稳压器，该稳压器可接受 2.3V 至 5.5V 的输入电压，可输出 1.8 V、50mA。该 1.8V 电源可从外部获得，从而为 TCXO 等外围设备提供稳定电源。CDC3RL02 采用 0.4mm 间距晶圆级芯片规模 (WCSP) 封装（0.8mm × 1.6mm），并经优化可实现极低的待机电流消耗。
查看全部

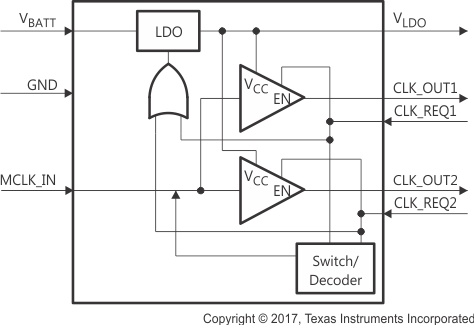

CDC3RL02YFPR 电路图

CDC3RL02YFPR 电路图

CDC3RL02YFPR 电路图
