CD74HC164E

更新日期：2024-04-01

产品简介：高速 CMOS 逻辑 8 位串行输入/并行输出移位寄存器

查看详情

CD74HC164E 供应商

缓冲输入
异步复位
当 VCC = 5V，CL = 15pF，TA = 25°C 时，fMAX 典型值 = 60MHz
扇出（过热范围）标准输出：10 个 LSTTL 负载总线驱动器输出：15 个 LSTTL 负载
标准输出：10 个 LSTTL 负载
总线驱动器输出：15 个 LSTTL 负载
宽工作温度范围：–55°C 至 125°C
平衡的传播延迟及转换时间
与 LSTTL 逻辑 IC 相比，可显著降低功耗
HC 类型工作电压为 2V 至 6V 高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
工作电压为 2V 至 6V
高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
HCT 类型工作电压为 4.5V 至 5.5V 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值） CMOS 输入兼容性，当电压为 VOL、VOH 时，II ≤ 1µA
工作电压为 4.5V 至 5.5V
直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 输入兼容性，当电压为 VOL、VOH 时，II ≤ 1µA

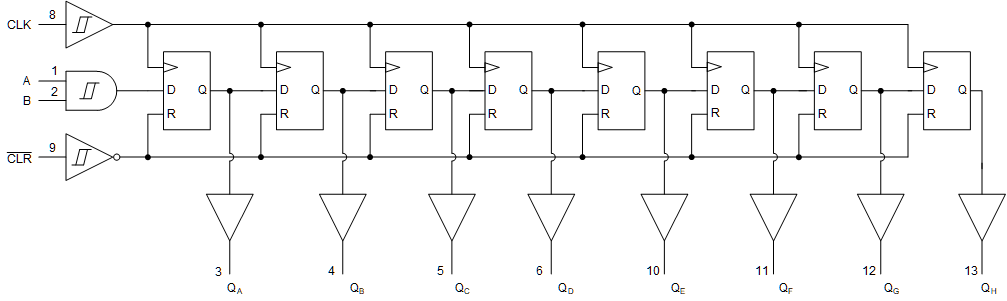

’HC164 和 ’HCT164 是具有异步复位功能的 8 位串行输入/并行输出移位寄存器。数据在时钟 (CLK) 正边沿发生移位。复位 (CLR) 引脚上的低电平将移位寄存器复位，无论输入情况如何，所有输出均进入低电平状态。提供的两个串行数据输入（A 和 B）中的任一个都可用作数据使能控制。
