CD74ACT164E

Texas Instruments 逻辑 - 移位寄存器
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.2574-$0.79

更新日期：2024-04-01 00:04:00

CD74ACT164E

Texas Instruments 逻辑 - 移位寄存器

产品简介：8 位串行输入/并行输出移位寄存器

查看详情
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.2574-$0.79

CD74ACT164E 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD74ACT164E 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 移位寄存器
  • 系列：74ACT
  • 逻辑类型：移位寄存器
  • 输出类型：标准
  • 元件数：1
  • 每个元件的位元数：8
  • 功能：串行至并行
  • 电源电压：4.5 V ~ 5.5 V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 封装/外壳：14-DIP（0.300"，7.62mm）
  • 供应商设备封装：14-PDIP
  • 包装：管件
  • 其它名称：296-4265-5

产品特性

  • 缓冲输入
  • 典型传播延迟 VCC = 5V、TA = 25°C 且 CL = 50pF 时为 6ns
  • VCC = 5V、TA = 25°C 且 CL = 50pF 时为 6ns
  • 防 SCR 闩锁 CMOS 工艺和电路设计
  • 双极 FAST™/AS/S 的速度，同时功耗显著降低
  • 平衡传播延迟
  • 交流类型的工作电压范围为 1.5V 至 5.5V，并在电源电压的 30% 时具有平衡的抗噪性能
  • ±24mA 输出驱动电流 扇出到 15 个 FAST™ IC 驱动 50Ω 传输线路
  • 扇出到 15 个 FAST™ IC
  • 驱动 50Ω 传输线路

产品概述

’AC164 和 ’ACT164 是采用高级 CMOS 逻辑技术并具有异步复位功能的 8 位串行输入/并行输出移位寄存器。
查看全部

CD74ACT164E 数据手册

数据手册 说明 数量 操作
CD74ACT164E

8-Bit Serial-In/Parallel-Out Shift Register

 8 Pages页,37K 查看
CD74ACT164E

IC 8-BIT SHIFT REGISTER 14-DIP

 16页,608K 查看

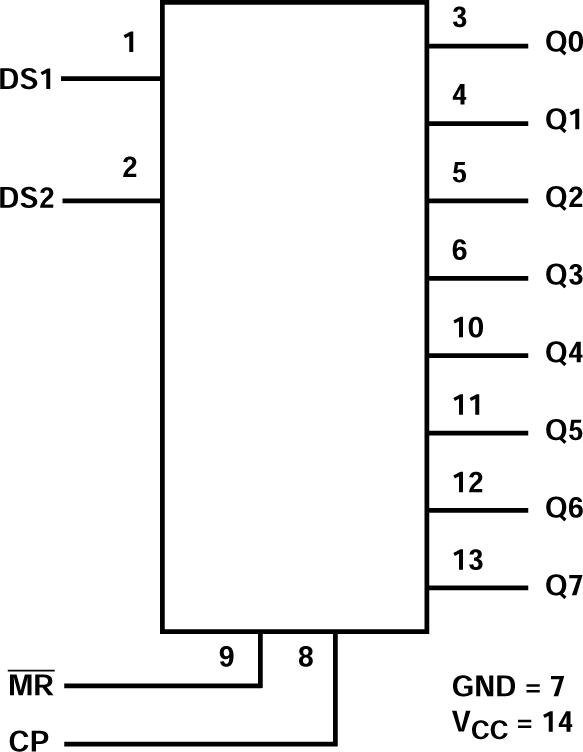

CD74ACT164E 电路图

CD74ACT164E 电路图

CD74ACT164E 电路图
