CD74ACT138E

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器
  • 封装：16-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.2145-$0.66

更新日期：2024-04-01

CD74ACT138E

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：3 线至 8 线反向解码器/多路信号分离器

查看详情
  • 封装：16-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.2145-$0.66

CD74ACT138E 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD74ACT138E 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 信号开关，多路复用器，解码器
  • 系列：74ACT
  • 类型：解码器/多路分解器
  • 电路：1 x 3:8
  • 独立电路：1
  • 输出电流高，低：24mA，24mA
  • 电压电源：单电源
  • 电源电压：4.5 V ~ 5.5 V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 封装/外壳：16-DIP（0.300"，7.62mm）
  • 供应商设备封装：16-PDIP
  • 包装：管件
  • 其它名称：296-14490-5

产品特性

  • 输入兼容 TTL 电压
  • 双极 F、AS 和 S 的速度，同时功耗显著降低
  • 专门为高速存储器解码器和数据传输系统设计
  • 包含三个使能输入以简化级联和/或数据接收
  • 平衡传播延迟
  • ±24mA 输出驱动电流 扇出至 15 个 F 器件
  • 扇出至 15 个 F 器件
  • 防 SCR 闩锁 CMOS 工艺和电路设计
  • ESD 保护超过 2kV（根据 MIL-STD-883 方法 3015）

产品概述

ACT138 解码器/多路信号分离器设计用于需要极短传播延迟时间的高性能存储器解码和数据路由应用。在高性能存储系统中，可使用此类解码器来尽可能地消除系统解码的影响。
查看全部

CD74ACT138E 数据手册

数据手册 说明 数量 操作
CD74ACT138E

3-LINE TO 8-LINE DECODERS/DEMULTIPLEXERS

 7 Pages页,342K 查看
CD74ACT138E

3-to-8-Line Decoders/Demultiplexers

 7 Pages页,342K 查看
CD74ACT138E

Decoder/Demultiplexer 1 x 3:8 16-PDIP

 16页,905K 查看

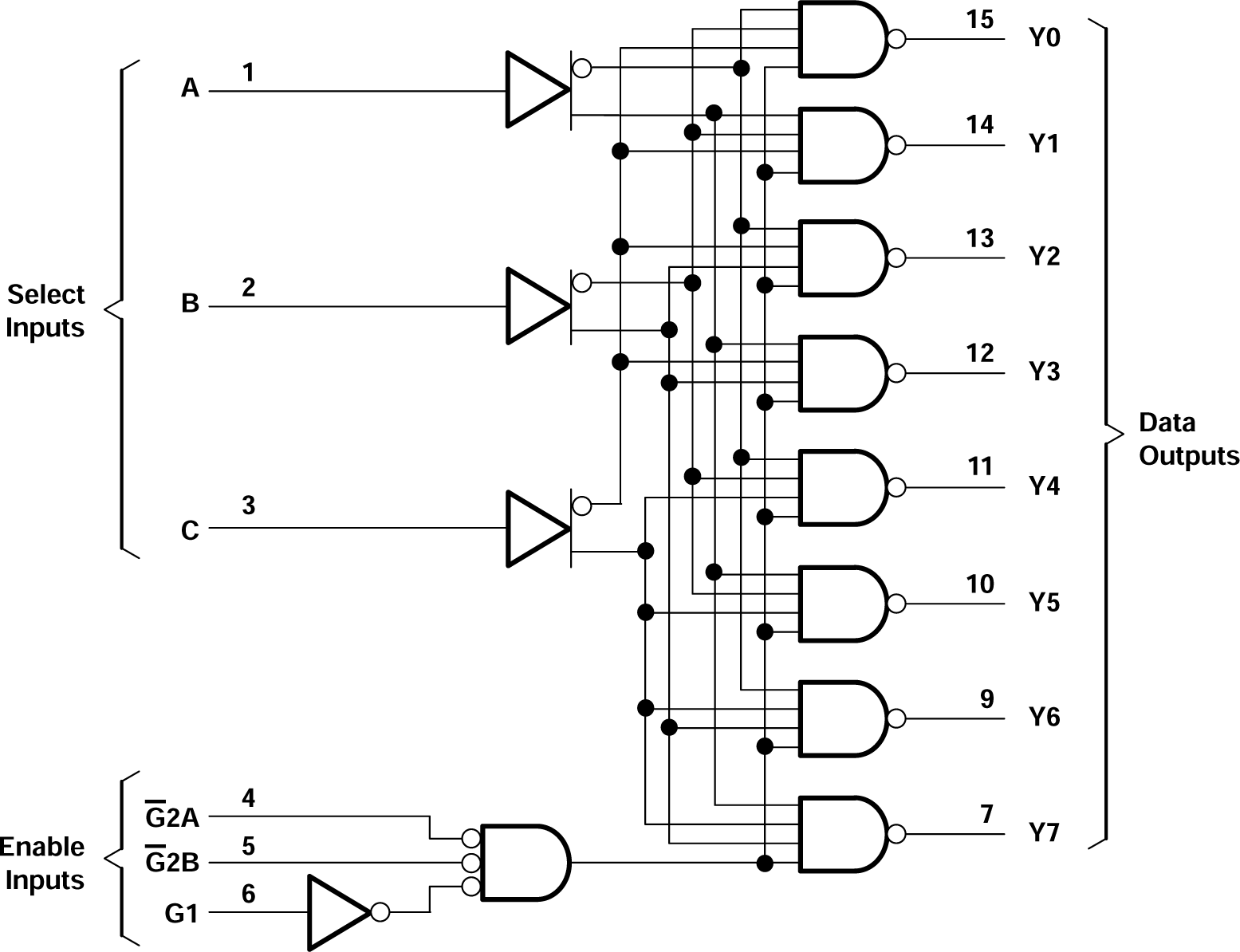

CD74ACT138E 电路图

CD74ACT138E 电路图

CD74ACT138E 电路图
