CD4010BQDRQ1

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18725-$0.52

更新日期：2024-04-01

CD4010BQDRQ1

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：汽车类 CMOS 六路同相缓冲器/转换器

查看详情
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18725-$0.52

CD4010BQDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD4010BQDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：4000B
  • 逻辑类型：缓冲器，十六进制转换器
  • 元件数：6
  • 每个元件的位元数：1
  • 输出电流高，低：3mA，36mA
  • 电源电压：3 V ~ 18 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：16-SOIC N
  • 包装：®
  • 其它名称：296-27401-6

产品特性

  • Qualified for Automotive Applications
  • 100% Tested for Quiescent Current at 20 V
  • Maximum Input Current of 1 µA at 18 V Over Full Package-Temperature Range: 100 nA at 18 V and 25°C
  • 5-V, 10-V, and 15-V Parametric Ratings
  • Latch-Up Performance Meets 100 mA per JESD 78, Class I
  • APPLICATIONS CMOS to DTL/TTL Hex Converter CMOS Current "Sink" or "Source" Driver CMOS High-to-Low Logic-Level Converter Multiplexer: 1-to-6 or 6-to-1
  • CMOS to DTL/TTL Hex Converter
  • CMOS Current "Sink" or "Source" Driver
  • CMOS High-to-Low Logic-Level Converter
  • Multiplexer: 1-to-6 or 6-to-1

产品概述

CD4010B hex buffer/converter may be used as CMOS to TTL or DTL logic-level converters or CMOS high-sink-current drivers.The CD4050B is the preferred hex buffer replacement for the CD4010B in all applications except multiplexers. For applications not requiring high sink current or voltage conversion, the CD4069UB hex inverter is recommended.The CD4010B is supplied in 16-lead hermetic dual-in-line ceramic (D) packages.
查看全部

CD4010BQDRQ1 数据手册

数据手册 说明 数量 操作
CD4010BQDRQ1

Buffer, Non-Inverting 6 Element 1 Bit per Element Push-Pull Output 16-SOIC

 15页,4.35M 查看

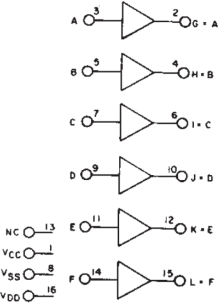

CD4010BQDRQ1 电路图

CD4010BQDRQ1 电路图

CD4010BQDRQ1 电路图
