CCB3T16210QDGGRQ1

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器
  • 封装：48-TFSOP（0.240"，6.10mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.64

更新日期：2024-04-01

CCB3T16210QDGGRQ1

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：具有电平转换器的汽车类 3.3V、1:1 (SPST)、20 通道 FET 总线开关

查看详情
  • 封装：48-TFSOP（0.240"，6.10mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.64

CCB3T16210QDGGRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CCB3T16210QDGGRQ1 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 信号开关，多路复用器，解码器
  • 系列：74CB
  • 类型：FET 总线开关
  • 电路：10 x 1:1
  • 独立电路：2
  • 输出电流高，低：-
  • 电压电源：单电源
  • 电源电压：2.3 V ~ 3.6 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：48-TFSOP（0.240"，6.10mm 宽）
  • 供应商设备封装：48-TSSOP
  • 包装：带卷 (TR)

产品特性

  • 符合汽车应用要求
  • 德州仪器 (TI)Widebus 系统的成员
  • 输出电压转换跟踪 VCC
  • 在所有数据 I/O 端口上支持混合模式信号运行
  • 通过 3.3 V VCC 提供 5 V 输入与低至 3.3 V 的输出电平转换
  • 通过 2.5 V VCC 提供 5 V/3.3 V 输入与低至 2.5 V 的输出电平转换
  • 支持器件上电与断电的 5 V 容限 I/O
  • 支持近零传播延迟的双向数据流
  • 低导通阻抗 (ron) 特性（ron = 5 Ω 典型值）
  • 低输入／输出电容可最大限度地减少加载（Cio(OFF) = 5 pF 典型值）
  • 数据与控制输入提供下冲钳位二极管
  • 低功耗 （ICC = 40 μA 最大值）
  • VCC 工作电压范围：2.3 V 至 3.6 V
  • 数据 I/O 支持 0 至 5 V 信号级（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V、5 V）
  • 可通过 TTL 或 5 V/3.3 V CMOS 输出驱动控制输入
  • Ioff 支持部分断电模式工作
  • 支持数字应用：电平转换、PCI 接口、USB 接口、存储器交错以及总线隔离
  • 是低功耗便携式应用的理想选择

产品概述

SN74CB3T16210-Q1 是支持低导通电阻 (ron) 并兼容于 TTL 的高速 FET 总线开关，支持最小传播延迟。 该器件提供可跟踪 VCC 的电压转换，能够在所有数据 I/O 端口上全面支持混合模式信号运行。 SN74CB3T16210-Q1 支持采用 5 V TTL、3.3 V LVTTL 与 2.5 V CMOS 开关标准的系统以及用户定义开关电平（见）。SN74CB3T16210-Q1 可组成两个 10 位总线开关，能够提供具有分离式输出功能的 (1OE, 2OE) 输入。 它即可用作 2 个 10 位总线开关，也可用作 1 个 20 位总线开关。 OE 为低时，相关 10 位总线开关打开，A 端口连接至 B 端口，可在两个端口之间实现双向数据流。 OE 为高时，相关 10 位总线开关关闭，A 与 B 端口之间存在高阻抗状态。该器件专用于采用 Ioff的部分关断应用。 Ioff 特性可在关断时防止损坏电流通过器件回流。 该器件可在关闭时提供隔离。要在上电或关断过程中确保高阻抗状态，OE 必须通过上拉电阻器由 VCC 进行控制；驱动器电流吸收性能可检测电阻器的最小值。
查看全部

CCB3T16210QDGGRQ1 数据手册

数据手册 说明 数量 操作
CCB3T16210QDGGRQ1

Bus Switch 10 x 1:1 48-TSSOP

 15页,452K 查看

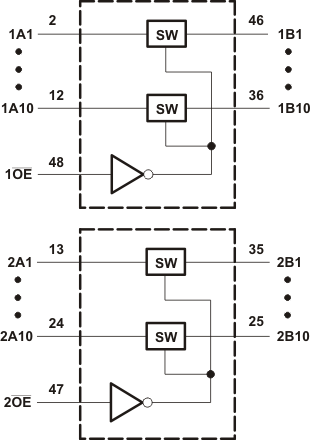

CCB3T16210QDGGRQ1 电路图

CCB3T16210QDGGRQ1 电路图

CCB3T16210QDGGRQ1 电路图
