BQ78Z100DRZT

Texas Instruments 电池管理

更新日期：2024-04-01 00:04:00

BQ78Z100DRZT

Texas Instruments 电池管理

产品简介：适用于 1 至 2 节电池的 Impedance Track? 电池电量监测计

查看详情

BQ78Z100DRZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ78Z100DRZT 中文资料属性参数

  • 现有数量：4,500现货6,750Factory
  • 价格：1 : ￥43.72000剪切带（CT）250 : ￥30.54704卷带（TR）
  • 系列：Impedance Track?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：多功能控制器
  • 电池化学成份：锂离子/聚合物
  • 电池数：1 ~ 2
  • 故障保护：过流，超温，过/欠压，短路
  • 接口：HDQ，I2C
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：12-VFDFN 裸露焊盘
  • 供应商器件封装：12-SON（2.5x4）

产品特性

  • 高精度库伦计数器，输入偏移误差 < 1µV（典型值）
  • 高侧场效应晶体管 (FET) 驱动器，允许在故障期间进行串行总线通信
  • 具有双路独立模数转换器 (ADC) 的模拟前端 支持电流和电压的同步采样
  • 支持电流和电压的同步采样
  • 总线通信接口选项 I2C HDQ
  • I2C
  • HDQ
  • SHA-1 哈希消息验证码 (HMAC) 响应器，用于提高电池组安全性 存储在安全存储器中的分裂密钥 (Split Key) (2 × 64)
  • 存储在安全存储器中的分裂密钥 (Split Key) (2 × 64)
  • 可编程的保护功能： 放电过流 充电短路 放电短路 过电压 欠电压 过热
  • 放电过流
  • 充电短路
  • 放电短路
  • 过电压
  • 欠电压
  • 过热
  • 支持 1mΩ 至 3mΩ 电流感测电阻
  • 紧凑型 12 引脚小外形尺寸无引线 (SON) 封装 (DRZ)
  • 便携式和可佩戴式健康器件
  • 便携式无线电
  • 工业数据收集

产品概述

bq78z100 器件提供了一套基于电池组的全集成解决方案，其具有闪存可编程的定制精简指令集 CPU (RISC)、安全保护以及认证功能，适用于 1 节和 2 节锂离子和锂聚合物电池组。bq78z100 电量监测计通过 I2C 兼容接口或单线制 HDQ 接口进行通信，并将超低功耗的高速德州仪器 (TI) bqBMP 处理器、高精度模拟测量功能、集成闪存、大量的外设和通信端口、N 沟道 FET 驱动器以及 SHA-1 认证转换响应器完美融合于一套完整的高性能电池管理解决方案。 bq78z100 器件提供有大量的电池和系统安全功能，其中包括针对电池的放电过流、充电短路和放电短路功能，针对 N 沟道 FET 的 FET 保护，内部 AFE 看门狗以及电池平衡功能。 该器件可通过固件添加更多保护特性，例如过压、欠压、过热等。
查看全部

BQ78Z100DRZT 数据手册

数据手册 说明 数量 操作
BQ78Z100DRZT

Battery Multi-Function Controller IC Lithium-Ion/Polymer 12-SON (2.5x4)

 39页,1.46M 查看

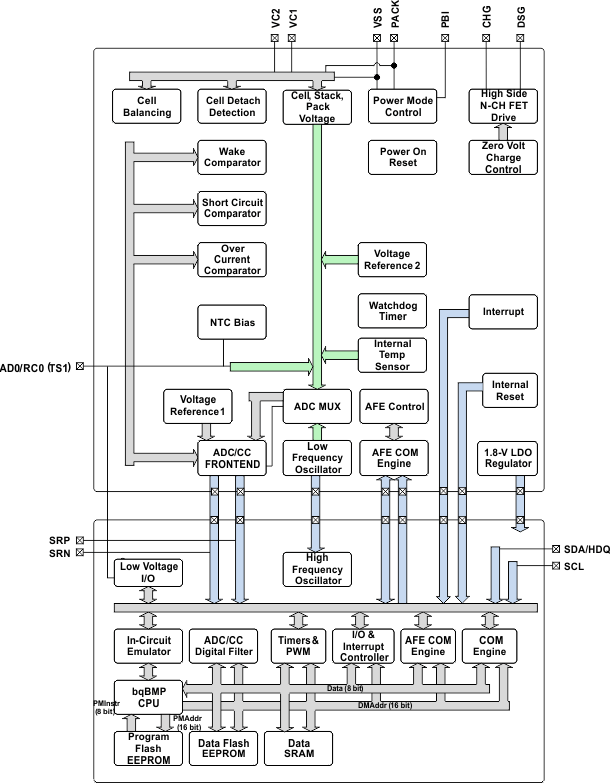

BQ78Z100DRZT 电路图

BQ78Z100DRZT 电路图

BQ78Z100DRZT 电路图
