BQ7791500PWR

Texas Instruments 电池管理

更新日期：2024-04-01 00:04:00

BQ7791500PWR

Texas Instruments 电池管理

产品简介：具有电池自主平衡功能的 3 节至 5 节串联可堆叠超低功耗初级保护器

查看详情

BQ7791500PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ7791500PWR 中文资料属性参数

  • 现有数量：635现货10,000Factory
  • 价格：1 : ￥13.59000剪切带（CT）2,000 : ￥6.89257卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电池保护
  • 电池化学成份：锂离子/聚合物
  • 电池数：3 ~ 5
  • 故障保护：过流，超温，过/欠压，短路
  • 接口：-
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：24-TSSOP

产品特性

  • 超低静态电流：8 µA 典型值（正常模式），2 µA（休眠模式）
  • 整套电压、电流和温度保护功能
  • 智能电池被动平衡功能可消除电池间的不平衡
  • 可将电池节数从 3 节扩展到 20 节或更多
  • 电压保护（过压精度为 ±10mV，欠压精度为 ±18mV） 过压：3V 至 4.575V 欠压：1.2V 至 3V
  • 过压：3V 至 4.575V
  • 欠压：1.2V 至 3V
  • 开路电池和断线检测 (OW)
  • 电流保护 过流放电 1：-10mV 至 -85mV 过流放电 2：-20mV 至 -170 mV 短路放电：-40mV 至 -340 mV
  • 过流放电 1：-10mV 至 -85mV
  • 过流放电 2：-20mV 至 -170 mV
  • 短路放电：-40mV 至 -340 mV
  • 温度保护 过热充电：45°C 至 50°C 过热放电：65°C 至 70°C
  • 过热充电：45°C 至 50°C
  • 过热放电：65°C 至 70°C
  • 其他特性： 独立充电 (CHG) 和放电 (DSG) FET 驱动器 通过集成式 FET（平衡电流高达 50mA）实现了智能电池平衡算法，此外还支持通过外部 FET 实现更高的电池平衡电流 超低功耗休眠模式 每节电池输入的绝对最大额定电压高达 36V 过流 (OCD1/2) 延迟可通过电阻器进行编程
  • 独立充电 (CHG) 和放电 (DSG) FET 驱动器
  • 通过集成式 FET（平衡电流高达 50mA）实现了智能电池平衡算法，此外还支持通过外部 FET 实现更高的电池平衡电流
  • 超低功耗休眠模式
  • 每节电池输入的绝对最大额定电压高达 36V
  • 过流 (OCD1/2) 延迟可通过电阻器进行编程
  • 关断模式：0.5 µA（最大值）
  • 提供功能安全 有助于进行功能安全系统设计的文档
  • 有助于进行功能安全系统设计的文档

产品概述

BQ77915 器件是一款低功耗电池组保护器，它实现了一整套的电压、电流和温度保护功能以及智能电池平衡算法，无需微控制器 (MCU) 控制。该器件的可堆叠接口可进行简单扩展，支持从 3 节串联到 20 节或更多节数串联的电池应用。保护阈值和延迟均为出厂编程设定，有多种配置可供选用。针对放电和充电采用单独的过热阈值和欠温阈值（分别为 OTD、UTD 和 OTC、UTC），从而提高了灵活性。
查看全部

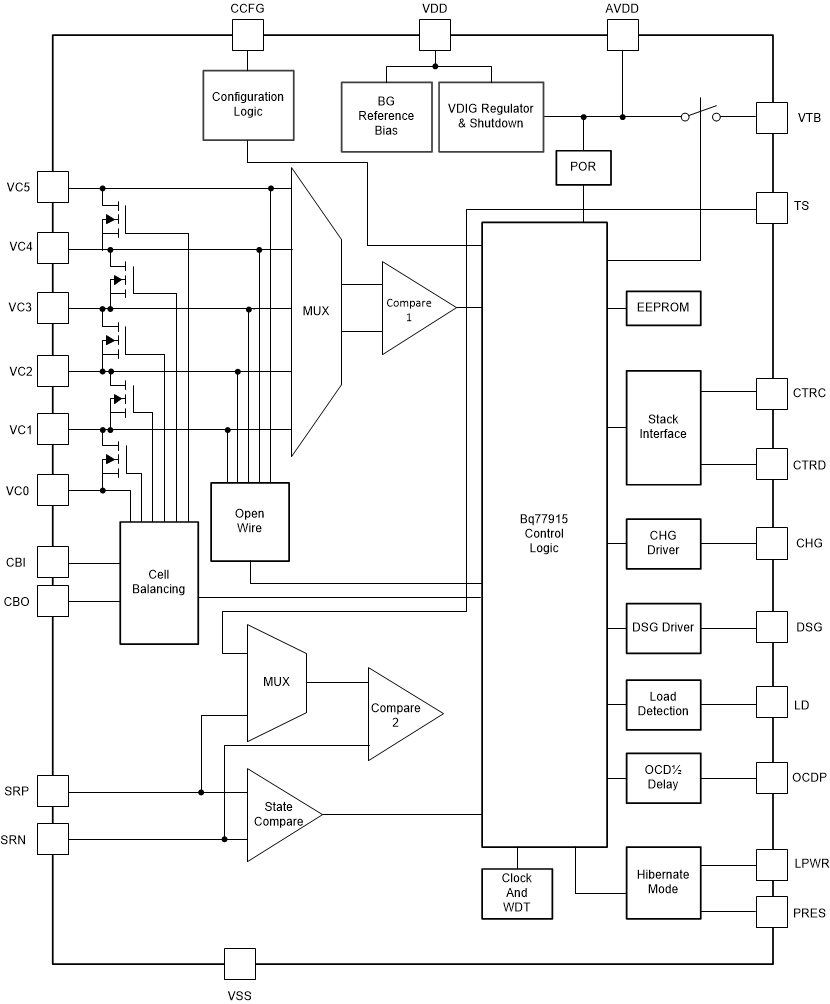

BQ7791500PWR 电路图

BQ7791500PWR 电路图

BQ7791500PWR 电路图
