BQ76200PW

Texas Instruments 电池管理

产品简介：高侧 N 沟道 FET 驱动器

查看详情

BQ76200PW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ76200PW 中文资料属性参数

  • 现有数量：1,110现货9,990Factory
  • 价格：1 : ￥23.05000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 功能：电池保护
  • 电池化学成份：多化学
  • 电池数：3 ~ 16
  • 故障保护：-
  • 接口：-
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • CHG 和 DSG 高侧 N 沟道金属氧化物半导体 (NMOS) 场效应晶体管 (FET) 驱动器，可控制电池保护快速 FET 导通和关断次数
  • 预充电 P 沟道场效应晶体管 (PFET) 驱动器（用于为显著耗尽的电池组进行限流预充电）
  • 独立的数字使能充/放电控制
  • 所需外部组件最少
  • 基于可扩展外部电容的电荷泵，适用于不同范围内的并行 FET
  • 耐受高压（绝对最高电压为 100V）
  • 使能电池组电压感测的内部开关
  • 支持通用和独立的充/放电路径配置
  • 设计为直接与 bq76940、bq76930 和 bq76920 电池监控器搭配使用
  • 电流消耗： 正常模式：40μA 关断模式：< 10µA（最大值）
  • 正常模式：40μA
  • 关断模式：< 10µA（最大值）
  • 电动自行车 (eBike)、电动踏板车 (eScooter) 和电动摩托车 (eMotorcycles)
  • 储能系统和不间断电源 (UPS)
  • 便携式医疗系统
  • 无线基站电池系统
  • 铅酸 (PbA) 备用电池
  • 12V 至 48V 电池组

产品概述

bq76200 器件是一款低功耗、高侧 N 沟道系统。 高侧保护可防止系统的接地引脚断开连接，同时允许电池组与主机系统之间进行持续通信。 该器件的附加 P 沟道 FET 控制功能支持对深度耗尽型电池进行低电流预充电，其 PACK+ 电压监控控制功能支持主机感测 PACK+ 电压。 独立的使能输入允许单独导通和关断 CHG 与 DSG FET，从而提供灵活的电池系统实施方案。 bq76200 器件可与配套的模拟前端器件搭配使用，例如 bq76920/30/40 系列、3 节至 15 节电池模拟前端监控以及主机微控制器或专用的充电状态 (SOC) 跟踪电量监测计器件。
查看全部

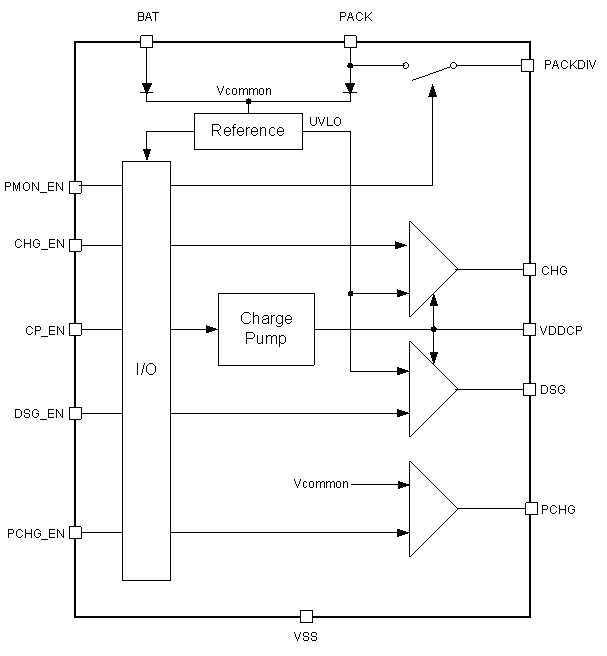

BQ76200PW 电路图

BQ76200PW 电路图

BQ76200PW 电路图
