BQ51025YFPR

Texas Instruments 电源管理 - 专用

更新日期：2024-04-01 00:04:00

BQ51025YFPR

Texas Instruments 电源管理 - 专用

产品简介：bq51025 10W 兼容 WPC 的单芯片无线电源接收器

查看详情

BQ51025YFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ51025YFPR 中文资料属性参数

  • 现有数量：0现货9,000Factory
  • 价格：3,000 : ￥27.77298卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：不适用于新设计
  • 应用：无线电源接收器
  • 电流 - 供电：-
  • 电压 - 供电：4V ~ 11V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：42-XFBGA，DSBGA
  • 供应商器件封装：42-DSBGA

产品特性

  • 强大的 10W 接收器解决方案，使用专有协议与 TI 的 10W bq500215 发送器通信 后置稳压 LDO，可保护外部充电器输入免受整流器输出瞬态影响；采用无电感器解决方案以实现最薄厚度 可调节输出电压（4.5 至 10V），可实现线圈和热性能优化 支持 2S 电池配置（不兼容 WPC） 完全同步整流器的效率达 96% 后置调节器的效率达 97% 功率为 10W 时，系统效率可达 84%
  • 后置稳压 LDO，可保护外部充电器输入免受整流器输出瞬态影响；采用无电感器解决方案以实现最薄厚度
  • 可调节输出电压（4.5 至 10V），可实现线圈和热性能优化
  • 支持 2S 电池配置（不兼容 WPC）
  • 完全同步整流器的效率达 96%
  • 后置调节器的效率达 97%
  • 功率为 10W 时，系统效率可达 84%
  • 符合 WPC v1.2 标准的通信和控制可实现与当前 TX 解决方案的兼容
  • 已获专利的发送器板检测功能提升了用户体验
  • 主机能够通过电源信号频率测量确定 TX 表面上的最佳放置位置
  • 与主机进行 I2C 通信

产品概述

bq51025 器件是一款全封闭式无线电源接收器，此接收器能够在无线电源联盟 (WPC) Qi 协议下运行，使无线电源系统在与 Qi 感应发送器配合使用时能够向系统传送 5W 功率，在与 bq500215 初级侧控制器配合使用时可传送高达 10W 功率。bq51025 器件可根据 WPC v1.2 规范提供单器件功率转换（整流和稳压）以及数字控制和通信。凭借市场领先的系统效率 (84%) 和可调输出电压，bq51025 器件可实现无与伦比的系统优化。bq51025 的输出电压最高可达 10V，能够灵活地为 2S 电池应用提供无线电源解决方案，并使系统散热性能达到最佳状态。I2C 接口可允许系统设计人员实现新 功能， 例如找正发送器表面上的接收器或检测接收器上的异物。bq51025 器件符合 WPC v1.2 通信协议，因此该器件能够与所有 WPC 发送器解决方案兼容。此接收器可在市场领先的封装、效率和解决方案尺寸中同时实现同步整流、稳压和控制与通信。
查看全部

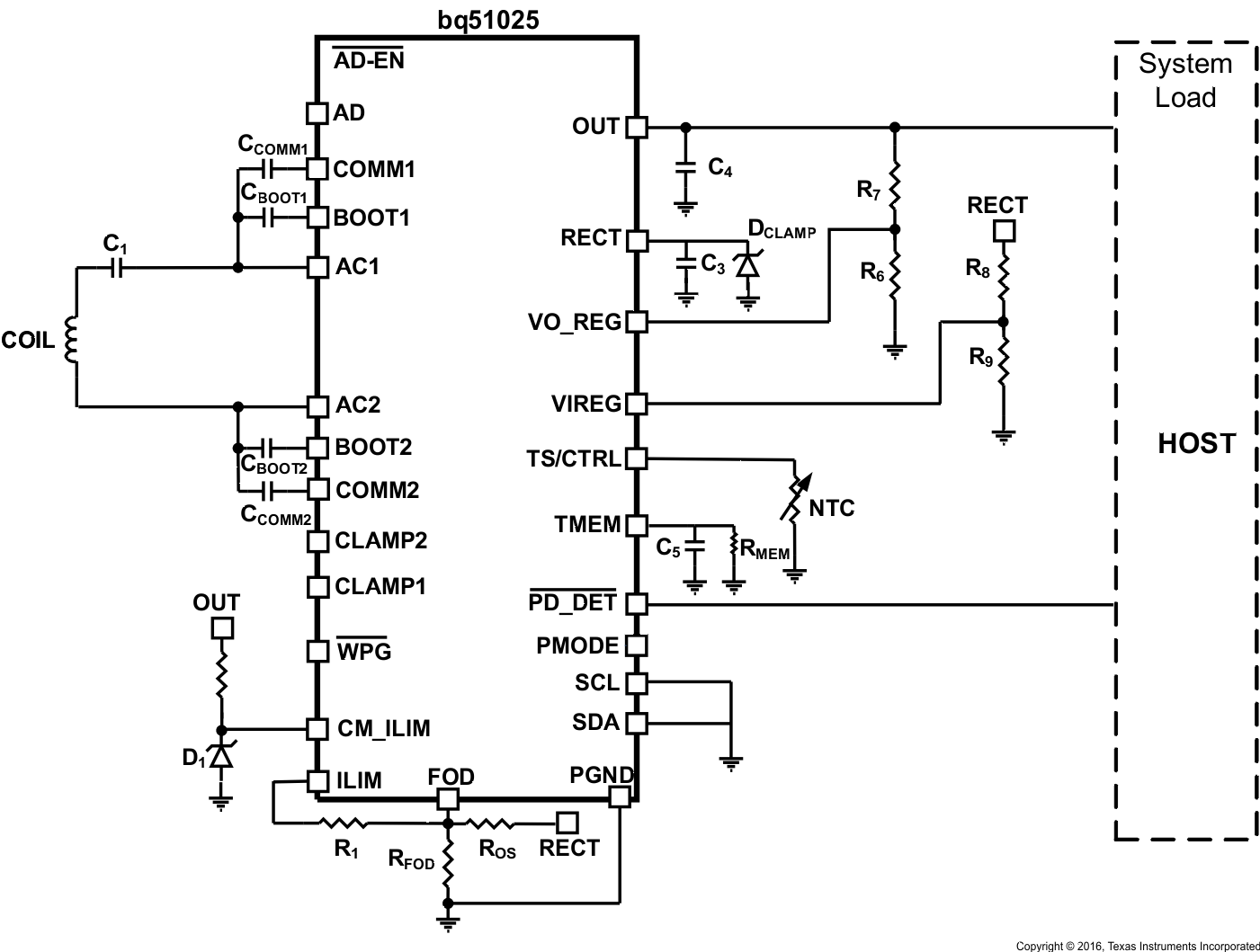

BQ51025YFPR 电路图

BQ51025YFPR 电路图

BQ51025YFPR 电路图
