BQ500101DPCR

Texas Instruments 全半桥驱动器

更新日期：2024-04-01

BQ500101DPCR

Texas Instruments 全半桥驱动器

产品简介：NexFET 功率级

查看详情

BQ500101DPCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ500101DPCR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥13.83000剪切带（CT）2,500 : ￥7.02374卷带（TR）
  • 系列：NexFET?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：半桥
  • 应用：同步降压转换器
  • 接口：PWM
  • 负载类型：电感
  • 技术：功率 MOSFET
  • 导通电阻（典型值）：-
  • 电流 - 输出/通道：10A
  • 电流 - 峰值输出：15A
  • 电压 - 供电：4.5V ~ 5.5V
  • 电压 - 负载：24V（最大）
  • 工作温度：-40°C ~ 150°C（TJ）
  • 特性：自举电路
  • 故障保护：击穿
  • 安装类型：表面贴装型
  • 封装/外壳：8-PowerVFDFN
  • 供应商器件封装：8-VSON（3.5x4.5）

产品特性

  • 5A 电流时系统效率达 98%
  • 最大额定持续电流 10A，峰值 15A
  • 高频工作（高达 600kHz）
  • 高密度小外形尺寸无引线 (SON) 3.5mm x 4.5mm 封装
  • 超低电感封装
  • 系统已优化的印刷电路板 (PCB) 封装
  • 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
  • 输入电压高达 24V
  • 集成型自举二极管
  • 击穿保护
  • 符合 RoHS 绿色环保标准-无铅引脚镀层
  • 无卤素
  • 包含高效栅极驱动器和场效应管 (FET) 的优化型功率级
  • 针对 15W 无线电源发射器设计进行了优化
  • 用于 15W 或 5W 系统的无线电源发射器，符合 WPC (Qi) 1.2 规范
  • 专用无线充电器和发射器
  • 以无线方式供电的工业和医疗系统
  • 更多相关信息，请访问 www.ti.com/wirelesspower

产品概述

bq500101 NexFET功率级针对涵盖 WPC v1.2 中等功率规范的无线电源 应用 进行了优化。该器件既可用于固定频率发射器类型中的电源轨电压控制，也可用于固定频率和频率可变两种发射器类型中的线圈驱动器。这个组合在小型 3.5mm x 4.5mm 外形尺寸封装中实现具有高电流、高效率和高速开关功能的器件。此外，印刷电路板 (PCB) 封装已经过优化，可帮助减少设计时间并简化总体系统设计的完成。
查看全部

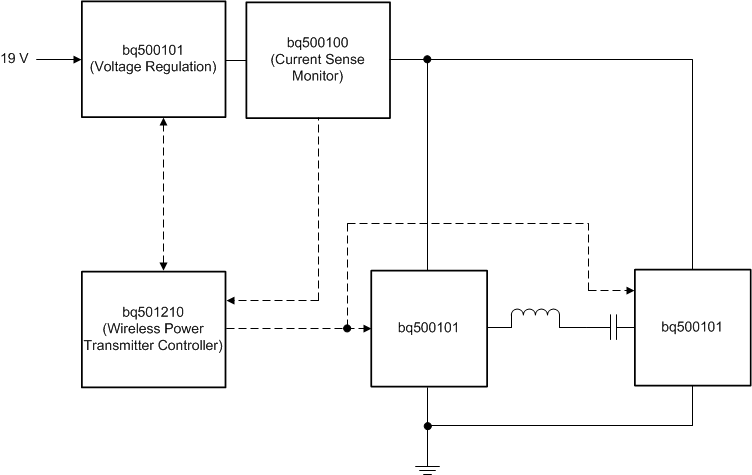

BQ500101DPCR 电路图

BQ500101DPCR 电路图

BQ500101DPCR 电路图
