BQ500100DCKT

Texas Instruments 电流调节/管理

产品简介：无线充电电流监视器

查看详情

BQ500100DCKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ500100DCKT 中文资料属性参数

  • 现有数量：73现货10,000Factory
  • 价格：1 : ￥8.67000剪切带（CT）250 : ￥5.64060卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高端
  • 精度：±2%
  • 电压 - 输入：0V ~ 20V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：6-TSSOP，SC-88，SOT-363
  • 供应商器件封装：SC-70-6

产品特性

  • 宽共模范围：0V 至 20V
  • 偏移电压：±150µV（最大值） 支持 10mV 满量程分流压降
  • 支持 10mV 满量程分流压降
  • 精度：±2% 增益误差（最大过热误差）
  • 固定增益：50V/V
  • 低静态电流：100µA（最大值）
  • 小型封装：SC70
  • 用于 15W 或 5W 系统的无线电源发射器，符合 WPC (Qi) 1.2 规范
  • 专用无线充电器和发送器
  • 以无线方式供电的工业和医疗应用
  • 更多相关信息，请访问 www.ti.com/wirelesspower

产品概述

bq500100 是一款用于无线充电的电压输出和分流监控器，有助于进行外来物体检测 (FOD)。该器件可感测分流电阻在 0V 至 20V 共模电压范围内的压降，与电源电压无关。该器件 具有 50V/V 的固定电压增益，其最大增益误差为 2%，偏移电压为 150µV（最大值）。 该器件可由一个电压为 2.7V 至 6V 的单电源供电，最大电源电流为 100µA。该器件采用 SC70 封装，其额定工作温度范围为 –40°C 至 +105°C。
查看全部

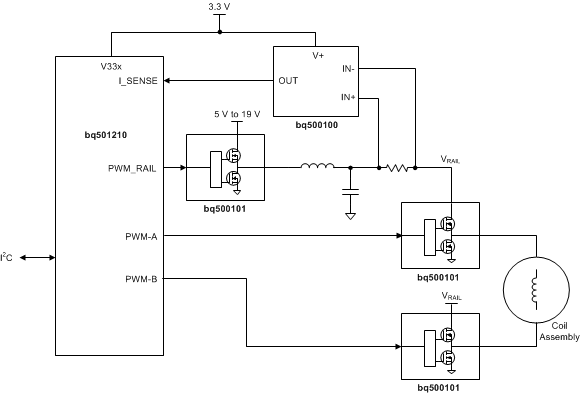

BQ500100DCKT 电路图

BQ500100DCKT 电路图

BQ500100DCKT 电路图
