BQ50002ARHBT

Texas Instruments 电源管理 - 专用

更新日期：2024-04-01

BQ50002ARHBT

Texas Instruments 电源管理 - 专用

产品简介：适用于 WPC V 1.2 A11 变送器的低成本 5V 无线功率变送器 AFE

查看详情

BQ50002ARHBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ50002ARHBT 中文资料属性参数

  • 现有数量：98现货9,750Factory
  • 价格：1 : ￥22.50000剪切带（CT）250 : ￥15.69280卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：不适用于新设计
  • 应用：无线电力发射器
  • 电流 - 供电：-
  • 电压 - 供电：4.5V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商器件封装：32-VQFN（5x5）

产品特性

  • 符合无线充电联盟 (WPC) v1.2 A11 低功耗发送器规范的 5V 发送器模拟前端 (AFE)
  • 专为与 bq500511A WPC 控制器搭配使用而设计 注：如果需要进行外来物体检测，则 bq50002A 与 bq500511 器件不兼容。
  • 注：如果需要进行外来物体检测，则 bq50002A 与 bq500511 器件不兼容。
  • 适用于 WPC 和 5V 专用无线电源发送器
  • 支持 5W 的接收器输出功率
  • 在无线电源发送器中集成了所需的全部模拟功能 金属氧化物半导体场效应晶体管 (MOSFET) 驱动器和同步 N 沟道功率场效应晶体管 (FET) 精确的电流感测 变频振荡器 高效稳压器 用于对接收器信号进行解码的高灵敏度解调器
  • 金属氧化物半导体场效应晶体管 (MOSFET) 驱动器和同步 N 沟道功率场效应晶体管 (FET)
  • 精确的电流感测
  • 变频振荡器
  • 高效稳压器
  • 用于对接收器信号进行解码的高灵敏度解调器
  • 双芯片解决方案实现了效率超过 75% 的高效发送器设计
  • 超低待机功耗，即使在数字 Ping 过程中也可实现 (< 30mW)
  • 动态电源限制 (DPL)通过功率受限的输入源实现正常运行
  • 系统发光二极管 (LED) 指示充电状态和故障状态
  • 精准的外来物体检测 (FOD) 方法
  • 适用于智能手机和可穿戴应用且符合 WPC 标准的无线 发送器
  • 专用无线充电器和发射器
  • 医疗和可穿戴 应用

产品概述

bq50002A 器件是一款高度集成的无线电源发送器模拟前端 (AFE)，其中包含实现符合无线充电联盟 (WPC) 标准的 5V 发送器所需的全部模拟组件。bq50002A 器件将全桥电源驱动器与 MOSFET、变频振荡器、双通道通信解调器、线性稳压器以及保护电路相集成。bq50002A 器件必须与数字控制器 bq500511A 一起搭配使用，以实现紧凑型双芯片无线电源发送器解决方案。bq500511A 可安全接合 Rx 器件、接收充电器件传输的通信数据包以及根据 WPC v1.2 规范管理功率传输。 该系统支持外来物体检测 (FOD)，具体方法是通过持续监视传输功率并将功率值与接收器报告的接收功率相比较。该功能可防止因在无线电源传输场中错误放置金属物体而产生功率损耗。为此，bq50002A 使用电流感测放大器对输入直流电流进行精确测量。如果在功率传输过程中出现任何异常情况，bq500511A 会对其进行处理并提供指示输出。综合状态和故障监视 特性 可实现一个经 WPC 认证的低成本、稳健耐用的无线电源系统设计。 bq50002A 采用 5.00mm × 5.00mm 32 引脚散热增强型四方扁平无引线 (QFN) 封装。
查看全部

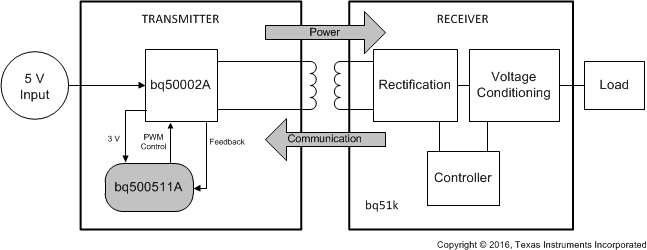

BQ50002ARHBT 电路图

BQ50002ARHBT 电路图

BQ50002ARHBT 电路图
