BQ40Z60RHBR

Texas Instruments 电池充电器

更新日期：2024-04-01

BQ40Z60RHBR

Texas Instruments 电池充电器

产品简介：完整的多节电池管理器 | 电池电量监测计

查看详情

BQ40Z60RHBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ40Z60RHBR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：3,000 : ￥83.54552卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 电池化学成份：锂离子/聚合物
  • 电池数：2 ~ 4
  • 电流 - 充电：-
  • 可编程特性：-
  • 故障保护：过流，短路
  • 充电电流 - 最大值：-
  • 电池组电压：-
  • 电压 -?供电（最高）：26V
  • 接口：SMBus
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商器件封装：32-VQFN（5x5）

产品特性

  • 全集成 2 节至 4 节串联锂离子或锂聚合物电池管理单元
  • Pack+ 上的输入电压范围：2.5V 至 25V
  • 电池充电器效率 > 92%
  • 电池充电器工作范围：4V 至 25V
  • 针对外部 N 沟道场效应晶体管 (NFET) 的电池充电器 1MHz 同步降压控制器 软启动，限制浪涌电流 外部开关限流保护可编程充电 支持 JEITA/增强型充电模式
  • 软启动，限制浪涌电流
  • 外部开关限流保护
  • 可编程充电 支持 JEITA/增强型充电模式
  • 支持 JEITA/增强型充电模式
  • 电量监测 用于库伦计数器的 16 位高分辨率积分器 16 位模数转换器 (ADC)，通过 16 通道多路复用器实现电压、电流和温度的精密测量同步恒流 (CC) 和 ADC 采样支持（功率转换）支持两线制 SMBus v2.0 接口，工作频率选项最高可设定为 400kHzSHA-1 哈希消息验证码 (HMAC) 响应器，用于提高电池组安全性 存储在安全存储器中的分裂密钥 (Split Key) (2 × 64) 支持字段更新
  • 用于库伦计数器的 16 位高分辨率积分器
  • 16 位模数转换器 (ADC)，通过 16 通道多路复用器实现电压、电流和温度的精密测量
  • 同步恒流 (CC) 和 ADC 采样支持（功率转换）
  • 支持两线制 SMBus v2.0 接口，工作频率选项最高可设定为 400kHz
  • SHA-1 哈希消息验证码 (HMAC) 响应器，用于提高电池组安全性 存储在安全存储器中的分裂密钥 (Split Key) (2 × 64)
  • 存储在安全存储器中的分裂密钥 (Split Key) (2 × 64)
  • 支持字段更新
  • 模拟前端 (AFE) 保护 可编程电流保护 放电过流充电短路放电短路
  • 可编程电流保护 放电过流充电短路放电短路
  • 放电过流
  • 充电短路
  • 放电短路
  • N-FET 高侧保护 FET 驱动
  • 支持 4 个发光二极管 (LED)
  • 负温度系数 (NTC) 热敏电阻输入
  • 32 引脚紧凑型四方扁平无引脚 (QFN) 封装 (RHB)

产品概述

德州仪器 (TI) bq40z60 器件是一款可编程的电池管理单元，其集成有电池充电控制输出、电量监测和相关保护功能，能够完全自主地操作 2 至 4 节串联锂离子和锂聚合物电池组。此架构在电量监测处理器与电池充电器控制器之间实现内部通信，从而在系统负载瞬变和适配器电流限制期间根据外部负载条件和电源路径来源管理来优化充电量。可通过 NFET、电感和感测电阻等外部元件针对具体功率传输情况来调节充电电流效率。 该器件提供了电池阵列和系统安全功能，包括电池放电过流、充电短路和放电短路保护，以及针对 N 沟道 FET 的 FET 保护、内部 AFE 看门狗和电池断开连接检测。器件可通过固件提供更多保护 功能， 包括过压、欠压、过热等。
查看全部

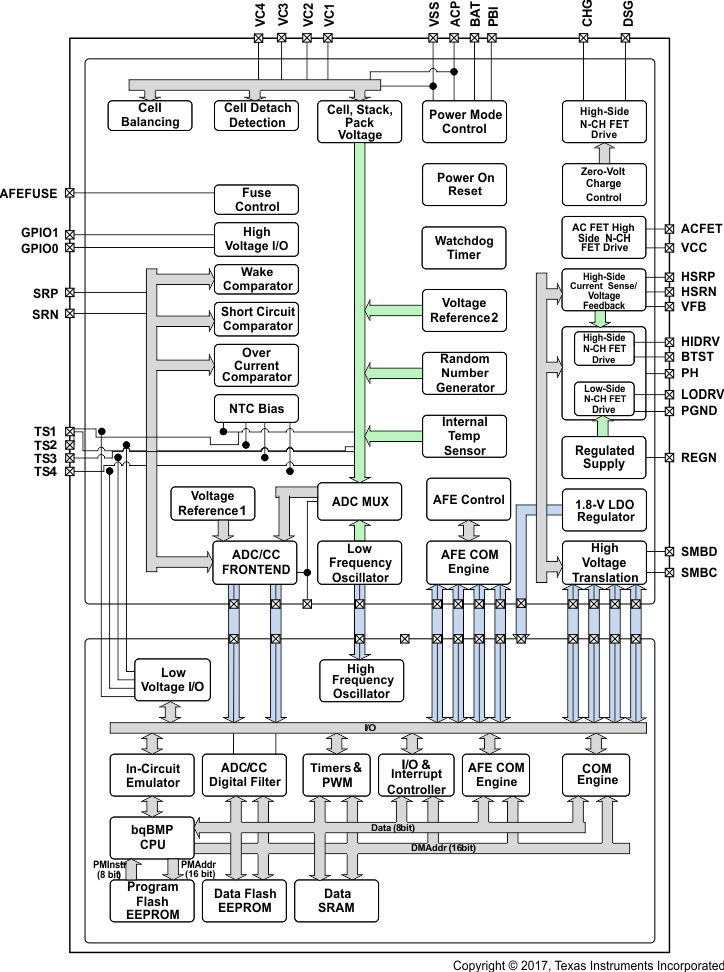

BQ40Z60RHBR 电路图

BQ40Z60RHBR 电路图

BQ40Z60RHBR 电路图
