BQ35100PW

Texas Instruments 电池管理

更新日期：2024-04-01

BQ35100PW

Texas Instruments 电池管理

产品简介：用于不可充电电池（锂原）的电池电量监测计和放电结束监测计

查看详情

BQ35100PW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ35100PW 中文资料属性参数

  • 现有数量：938现货9,990Factory
  • 价格：1 : ￥31.48000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 功能：电池监控器
  • 电池化学成份：多化学
  • 电池数：-
  • 故障保护：-
  • 接口：I2C
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 适用于流量计 应用的电量监测计和电池诊断 可预测放电结束或早期电池故障 支持锂亚硫酰氯 (Li-SOCl2) 和锂二氧化锰 (Li-MnO2) 化学 电池精确的电压、温度、电流和库仑计数器测量，可报告电池运行状况和使用寿命针对 Li-MnO2 的运行状况 (SOH) 算法针对 Li-SOCl2 的放电结束 (EOS) 算法针对所有电池类型的库仑累积 (ACC) 算法
  • 支持锂亚硫酰氯 (Li-SOCl2) 和锂二氧化锰 (Li-MnO2) 化学 电池
  • 精确的电压、温度、电流和库仑计数器测量，可报告电池运行状况和使用寿命
  • 针对 Li-MnO2 的运行状况 (SOH) 算法
  • 针对 Li-SOCl2 的放电结束 (EOS) 算法
  • 针对所有电池类型的库仑累积 (ACC) 算法
  • 超低平均功耗可尽可能延长电池的正常运行时间 通过主机控制的定期更新启用监测计 运行状况 (SOH) ~0.06µA放电结束 (EOS) ~0.35µA库仑累积 (ACC) 诊断更新 ~0.3µA
  • 通过主机控制的定期更新启用监测计
  • 运行状况 (SOH) ~0.06µA
  • 放电结束 (EOS) ~0.35µA
  • 库仑累积 (ACC) 诊断更新 ~0.3µA
  • 系统交互能力 I2C 主机通信，提供电池参数和状态访问可配置主机中断 电池信息数据记录选项，可用于运行诊断和故障分析SHA-1 认证可防止使用伪劣电池
  • I2C 主机通信，提供电池参数和状态访问
  • 可配置主机中断
  • 电池信息数据记录选项，可用于运行诊断和故障分析
  • SHA-1 认证可防止使用伪劣电池

产品概述

BQ35100 电池电量监测计和充放电结束监测计为不可再充电的锂原电池提供高度可配置的电量监测，无需强制电池放电。BQ35100 器件采用无需优化即可实现精确测量的设计，并使用获得专利的 TI 监测算法来支持使用新电池无缝更换旧电池的选项。 BQ35100 器件以超低平均功耗提供精确结果，可借助 GAUGE ENABLE (GE) 引脚通过主机控制实现小于 2µA 的功耗。此器件只需以系统确定的更新频率在足够长的时间内获得供电，即可收集数据并进行计算以支持所选的算法。由于监测计不需要通电即可测量所有放电活动，因此典型系统可能每 8 小时只需更新一次。电量监测计功能使用电压、电流和温度测量结果来提供运行状况 (SOH) 数据和充放电结束 (EOS) 警告信息，然后主机可通过 400kHz I2C 总线从其中读取收集的数据。此外还可使用基于各种可配置状态和数据选项的 ALERT 输出来中断主机。
查看全部

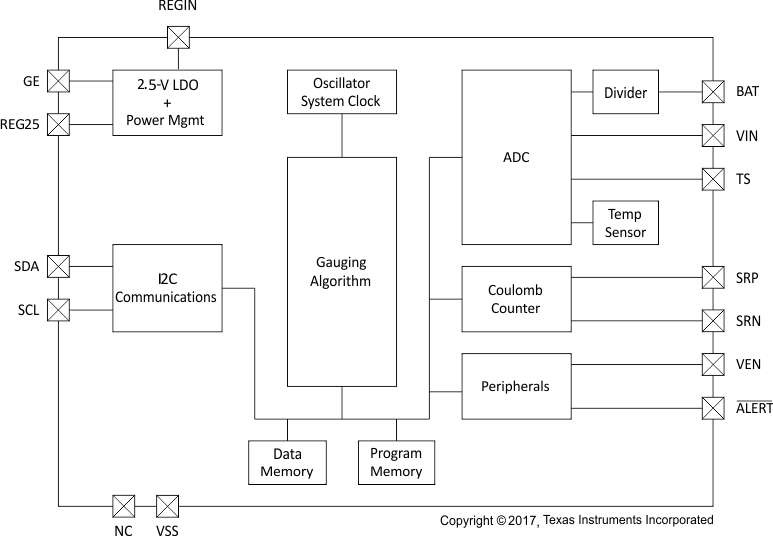

BQ35100PW 电路图

BQ35100PW 电路图

BQ35100PW 电路图
