BQ27Z561YPHT

Texas Instruments 电池管理

更新日期：2024-04-01 00:04:00

BQ27Z561YPHT

Texas Instruments 电池管理

产品简介：适用于 1 节电池的 Impedance Track? 集成电路电量计解决方案

查看详情

BQ27Z561YPHT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ27Z561YPHT 中文资料属性参数

  • 现有数量：690现货10,000Factory
  • 价格：1 : ￥24.49000剪切带（CT）250 : ￥17.11932卷带（TR）
  • 系列：Impedance Track?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电量计
  • 电池化学成份：锂离子/聚合物
  • 电池数：1
  • 故障保护：-
  • 接口：HDQ，I2C
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：12-XFBGA，DSBGA
  • 供应商器件封装：12-DSBGA（1.68x2.05）

产品特性

  • 支持低至 1mΩ 的电流感应电阻器
  • SHA-256 认证响应器，用于提高电池组安全性
  • 两个独立的 ADC 支持电流和电压同步采样 高精度库伦计数器，输入失调电压误差 < 1µV（典型值）
  • 支持电流和电压同步采样
  • 高精度库伦计数器，输入失调电压误差 < 1µV（典型值）
  • 低电压 (2V) 运行
  • 支持电池组侧电量监测
  • 宽量程电流 应用 （1mA 至 > 5A）
  • 高电平有效或低电平有效中断引脚
  • 节能模式（典型电池组运行范围条件） 典型睡眠模式：低于 11µA典型深度睡眠模式：低于 9µA典型关断模式：低于 1.9µA
  • 典型睡眠模式：低于 11µA
  • 典型深度睡眠模式：低于 9µA
  • 典型关断模式：低于 1.9µA
  • 内部和外部温度感应功能
  • 适用于高速编程和数据访问的 400kHz I2C 总线通信接口
  • 用于主机通信的单线制 HDQ
  • 紧凑型 12 引脚 DSBGA 封装 (YPH)

产品概述

德州仪器 (TI) BQ27Z561 Impedance Track™电量监测计解决方案是一个高度集成的高精度单节电池电量监测计，具有闪存可编程的定制精简指令集 CPU (RISC) 和锂离子和锂聚合物电池组 SHA-256 认证。单节功能包括可提高容量的并联电池。BQ27Z561 电量监测计通过兼容 I2C 的接口和 HDQ 单线制接口进行通信，且包括几个有助于实现准确电量监测 应用的 关键 特性。通过集成的温度检测功能（内部和外部选项），可实现系统和电池温度测量。集成的 SHA-256 功能有助于在系统和电池组之间实现安全识别。通过中断功能，BQ27Z561 器件可在发生充电状态 (SOC)、电压或温度故障时通知系统。通过低电压运行，即使在深度放电情况下，系统也能够持续监控电池的状态。在低活跃度情况下，该器件可设置为低功耗库伦计数 (CC) 模式，从而在显著降低运行电流的情况下继续进行库伦计数。
查看全部

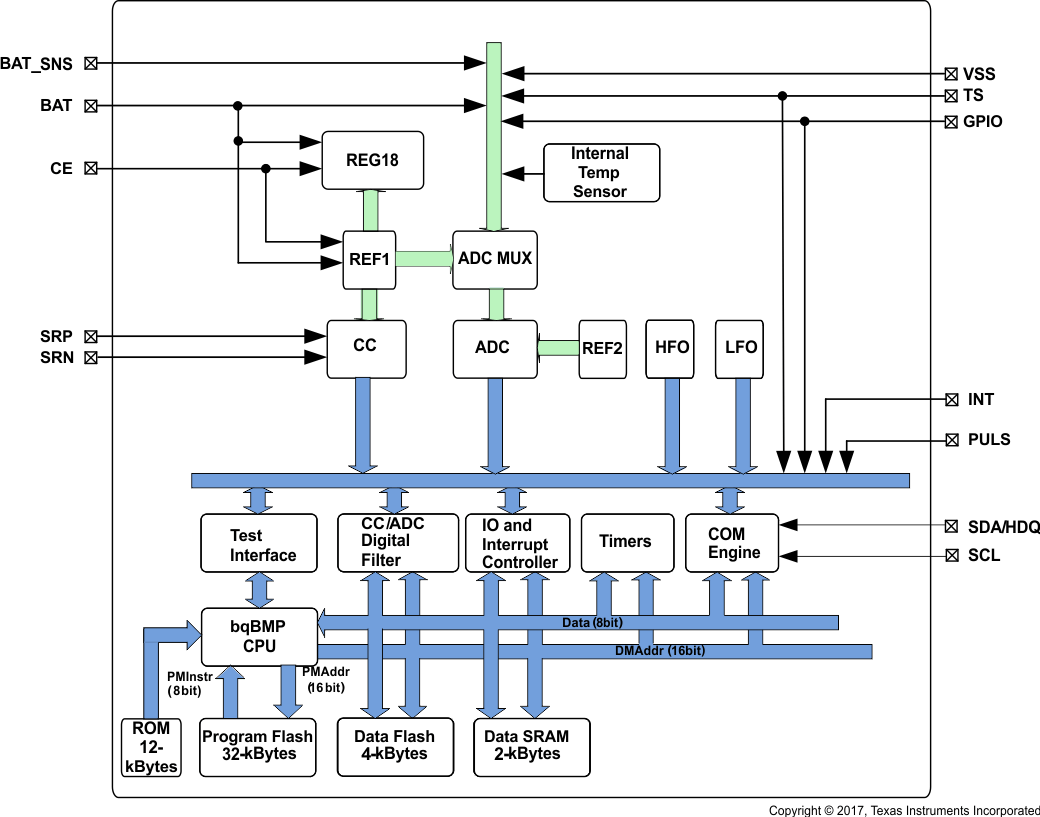

BQ27Z561YPHT 电路图

BQ27Z561YPHT 电路图

BQ27Z561YPHT 电路图
