BQ25970YFFT

Texas Instruments 电池充电器

更新日期：2024-04-01 00:04:00

BQ25970YFFT

Texas Instruments 电池充电器

产品简介：用于并联充电应用并支持外部过压保护的 I2C 单节 8A 开关电容器电池充电器

查看详情

BQ25970YFFT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ25970YFFT 中文资料属性参数

  • 现有数量：71现货4,500Factory
  • 价格：1 : ￥52.47000剪切带（CT）250 : ￥37.46312卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电池化学成份：多化学
  • 电池数：1
  • 电流 - 充电：-
  • 可编程特性：-
  • 故障保护：过流，过压
  • 充电电流 - 最大值：8A
  • 电池组电压：4，65V（最大）
  • 电压 -?供电（最高）：12V
  • 接口：I2C
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：56-UFBGA，DSBGA
  • 供应商器件封装：56-DSBGA（3.33x2.93）

产品特性

  • 97% 功率级效率可实现 8A 快速充电
  • 对开关电容器架构进行优化，可实现 50% 的占空比 输入电压为电池电压的 2 倍（3.5V 至 4.65V） 输出电流为输入电流的 2 倍（高达 4.5A）降低了电缆的功率损耗
  • 输入电压为电池电压的 2 倍（3.5V 至 4.65V）
  • 输出电流为输入电流的 2 倍（高达 4.5A）
  • 降低了电缆的功率损耗
  • 用于实现安全运行的 集成式可编程保护 功能 输入过压保护 (BUS_OVP)具有可调警报的输入过流保护 (BUS_OCP)具有外部 OVP FET（VAC_OVP 高达 17V，仅限 bq25970）的输入过压保护具有可调警报的电池过压保护 (BAT_OVP)输出过压保护 (VOUT_OVP)具有可调警报的输入过流保护 (BUS_OCP) 具有可调警报的 IBAT 过流保护 (BAT_OCP)电池温度监控 连接器温度监控
  • 输入过压保护 (BUS_OVP)
  • 具有可调警报的输入过流保护 (BUS_OCP)
  • 具有外部 OVP FET（VAC_OVP 高达 17V，仅限 bq25970）的输入过压保护
  • 具有可调警报的电池过压保护 (BAT_OVP)
  • 输出过压保护 (VOUT_OVP)
  • 具有可调警报的输入过流保护 (BUS_OCP)
  • 具有可调警报的 IBAT 过流保护 (BAT_OCP)
  • 电池温度监控
  • 连接器温度监控
  • 用于系统优化的可编程设置 用于系统负载和壁式适配器瞬态的可选 VBATREG 和 IBATREG 调节（仅限 bq25970，具有外部 OVP FET）用于中断的 STAT、FLAG 和 MASK 选项ADC 读数和配置
  • 用于系统负载和壁式适配器瞬态的可选 VBATREG 和 IBATREG 调节（仅限 bq25970，具有外部 OVP FET）
  • 用于中断的 STAT、FLAG 和 MASK 选项
  • ADC 读数和配置
  • 集成式 12 位有效模数转换器 (ADC) ±0.5% 总线电压±0.5% VOUT 电压–0.4% 至 0.2% 电池电压（使用差动感应）具有外部 RSENSE的 ±1.5% 电池电流 (6A)±1% 电池温度±1% 总线温度±4°C 裸片温度
  • ±0.5% 总线电压
  • ±0.5% VOUT 电压
  • –0.4% 至 0.2% 电池电压（使用差动感应）
  • 具有外部 RSENSE的 ±1.5% 电池电流 (6A)
  • ±1% 电池温度
  • ±1% 总线温度
  • ±4°C 裸片温度

产品概述

bq2597x 是使用开关电容器架构且效率达 97% 的高效 8A 电池充电解决方案。该架构和集成式 FET 经过优化，可实现 50% 占空比，这就允许电缆电流为向电池提供的电流的一半，从而降低充电电缆上的损耗并限制应用中的温度升高。 两相架构可降低输入电容器要求并减少输出电压纹波。当与 bq2589x 等标准充电器配合使用时，该系统能够通过预充电（通过 CC、CV 和终端进行）以最低的功耗实现最快的充电速度。该器件集成了所有必要的保护 功能， 以确保进行安全充电，其中包括输入过压和过流保护、输出过压和过流保护、电池和电缆温度感应以及裸片温度监控。该器件包含一个 12 位有效模数转换器 (ADC)，以通过智能壁式适配器或移动电源提供总线电压、总线电流、输出电压、电池电压、电池电流、总线温度、电池温度、裸片温度和管理电池充电所需的其他计算测量值。
查看全部

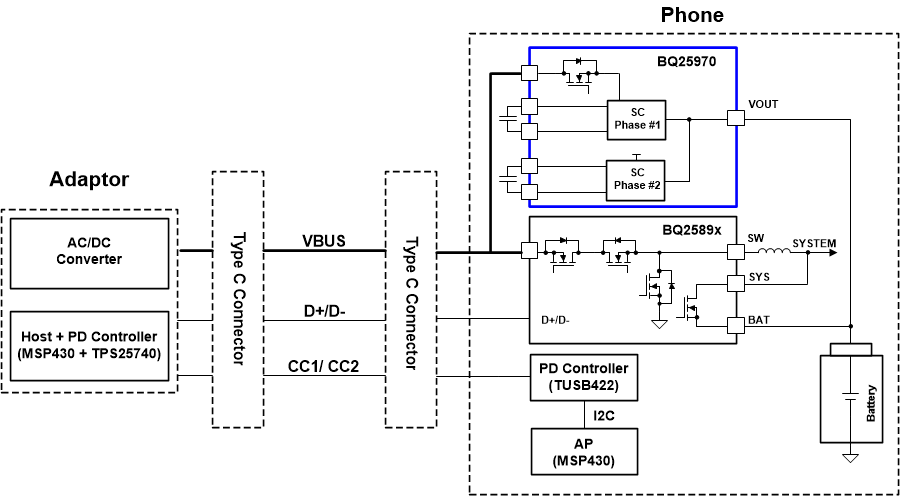

BQ25970YFFT 电路图

BQ25970YFFT 电路图

BQ25970YFFT 电路图
