BQ25895MRTWR

Texas Instruments 电池充电器

产品简介：具有 3.1A 升压和 HVDCP 的 I2C 单节 5A 降压电池充电器

查看详情

BQ25895MRTWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ25895MRTWR 中文资料属性参数

  • 现有数量：3,000现货
  • 价格：3,000 : ￥16.93329卷带（TR）
  • 系列：MaxCharge?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电池化学成份：锂离子/聚合物
  • 电池数：1
  • 电流 - 充电：-
  • 可编程特性：-
  • 故障保护：超温
  • 充电电流 - 最大值：5A
  • 电池组电压：-
  • 电压 -?供电（最高）：14V
  • 接口：I2C，USB
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-WFQFN 裸露焊盘
  • 供应商器件封装：24-WQFN（4x4）

产品特性

  • 高效 1.5MHz 开关模式降压充电 2A 充电电流下的充电效率为 93%；3A 充电电流下的充电效率为 91% 针对高电压输入 (9V/12V) 进行优化 低功耗 PFM 模式，适合轻载运行
  • 2A 充电电流下的充电效率为 93%；3A 充电电流下的充电效率为 91%
  • 针对高电压输入 (9V/12V) 进行优化
  • 低功耗 PFM 模式，适合轻载运行
  • 升压模式操作，可调输出电压范围为 4.5V 至 5.5V 可选 500KHz/1.5MHz 升压转换器， 输出电流高达 3.1A 5V/1A 输出时的升压效率为 93% 支持低至 2.5V 的电池 针对轻载效率支持仅 PWM 或 PFM/PWM 控制
  • 可选 500KHz/1.5MHz 升压转换器， 输出电流高达 3.1A
  • 5V/1A 输出时的升压效率为 93%
  • 支持低至 2.5V 的电池
  • 针对轻载效率支持仅 PWM 或 PFM/PWM 控制
  • 集成控制功能，可实现充电模式与升压模式间的切换
  • 单个输入，支持 USB 输入和可调高电压适配器 支持 3.9V 至 14V 输入电压范围 输入电流限制（100mA 至 3.25A，分辨率为 50mA），支持 USB2.0、USB3.0 标准和高电压适配器 通过高达 14V 的输入电压限制进行最大功率跟踪，适用于各类适配器 自动检测 USB SDP、CDP、DCP 以及非标准适配器
  • 支持 3.9V 至 14V 输入电压范围
  • 输入电流限制（100mA 至 3.25A，分辨率为 50mA），支持 USB2.0、USB3.0 标准和高电压适配器
  • 通过高达 14V 的输入电压限制进行最大功率跟踪，适用于各类适配器
  • 自动检测 USB SDP、CDP、DCP 以及非标准适配器
  • 输入电流优化器 (ICO)，无需过载适配器即可最大限度地提高输入功率
  • 充电器输出与电池终端间的电阻补偿 (IRCOMP)
  • 借助 11mΩ 电池放电 MOSFET 实现超高的电池放电效率，放电电流高达 9A
  • 集成 ADC，用于系统监视 （电压、温度和充电电流）
  • BATFET 控制，支持运输模式、唤醒和完全系统复位
  • 灵活的自主和 I2C 模式，可实现最优系统性能
  • 高集成度，包括所有 MOSFET、电流感测和环路补偿
  • 12µA 低电池漏电流，支持运输模式
  • 高精度 ±0.5% 充电电压调节 ±5% 充电电流调节 ±7.5% 输入电流调节
  • ±0.5% 充电电压调节
  • ±5% 充电电流调节
  • ±7.5% 输入电流调节
  • 安全 用于充电模式和升压模式的电池温度检测 热调节和热关断
  • 用于充电模式和升压模式的电池温度检测
  • 热调节和热关断

产品概述

BQ25895M 是一款适用于单节锂离子电池和锂聚合物电池的高度集成型 5A 开关模式电池充电管理和系统电源路径管理器件。此类器件支持高输入电压快速充电。低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。具有充电和系统设置的 I2C 串行接口使得此器件成为一个真正的灵活解决方案。
查看全部

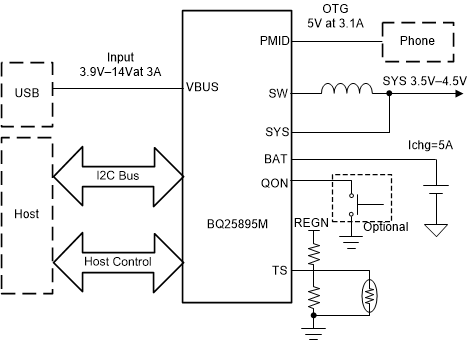

BQ25895MRTWR 电路图

BQ25895MRTWR 电路图

BQ25895MRTWR 电路图
