BQ25886RGET

Texas Instruments 电池充电器

更新日期：2024-04-01

BQ25886RGET

Texas Instruments 电池充电器

产品简介：具有电源路径且适用于 USB 输入的独立型 2 节 2A 升压电池充电器

查看详情

BQ25886RGET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ25886RGET 中文资料属性参数

  • 现有数量：158现货6,000Factory
  • 价格：1 : ￥26.55000剪切带（CT）250 : ￥18.53124卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电池化学成份：锂离子/聚合物
  • 电池数：2
  • 电流 - 充电：恒流
  • 可编程特性：电流
  • 故障保护：过流，超温，过压，短路
  • 充电电流 - 最大值：2.2A
  • 电池组电压：9.2V（最大）
  • 电压 -?供电（最高）：6.2V
  • 接口：USB
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（4x4）

产品特性

  • 高效的 2A、1.5MHz 开关模式升压充电器 在 5V 适配器、7.6V 电池、充电电流为 1A 下的充电效率为 93.4%针对 USB 输入和 2 节锂离子电池进行了优化
  • 在 5V 适配器、7.6V 电池、充电电流为 1A 下的充电效率为 93.4%
  • 针对 USB 输入和 2 节锂离子电池进行了优化
  • 单个输入，支持 USB 输入适配器 支持 4.3V 至 6.2V 的输入电压范围，绝对最大输入电压额定值为 20V输入电流限制（500mA 至 3.3A），支持 USB2.0、USB3.0 标准适配器 集成式 USB D+/D- 自动检测 USB SDP、CDP、DCP 以及非标准适配器
  • 支持 4.3V 至 6.2V 的输入电压范围，绝对最大输入电压额定值为 20V
  • 输入电流限制（500mA 至 3.3A），支持 USB2.0、USB3.0 标准适配器
  • 集成式 USB D+/D- 自动检测 USB SDP、CDP、DCP 以及非标准适配器
  • 独立功能，具有 PowerPath 管理功能 采用 17mΩ 电池放电 MOSFET，具有较高的电池放电效率 窄 VDC (NVDC) PowerPath 管理 无需电池或深度放电的电池即可瞬时启动 电池充电模式下实现理想的二极管运行 通过 VSET 引脚可调的充电电压支持 8.2V、8.4V、8.7V 和 8.8V 通过 ICHGSET 引脚可调的充电电流支持 100 至 2200mA 通过 ILIM 引脚可调的输入电流限制
  • 采用 17mΩ 电池放电 MOSFET，具有较高的电池放电效率
  • 窄 VDC (NVDC) PowerPath 管理 无需电池或深度放电的电池即可瞬时启动 电池充电模式下实现理想的二极管运行
  • 无需电池或深度放电的电池即可瞬时启动
  • 电池充电模式下实现理想的二极管运行
  • 通过 VSET 引脚可调的充电电压支持 8.2V、8.4V、8.7V 和 8.8V
  • 通过 ICHGSET 引脚可调的充电电流支持 100 至 2200mA
  • 通过 ILIM 引脚可调的输入电流限制
  • 输入电流优化器 (ICO)，无需过载适配器即可最大限度地提高输入功率
  • 高集成度包括所有 MOSFET、电流检测和环路补偿
  • 高精度 ±0.5% 充电电压调节 ±5% 充电电流调节±7.5% 输入电流调节
  • ±0.5% 充电电压调节
  • ±5% 充电电流调节
  • ±7.5% 输入电流调节
  • 安全 在充电下的电池温度检测 热调节和热关断
  • 在充电下的电池温度检测
  • 热调节和热关断

产品概述

BQ25886 是一款高度集成的 2A 升压式开关模式电池充电管理以及能实现即时通电并提供精确终端控制的系统 PowerPath 管理器件，适用于 2 节 (2s) 锂离子和锂聚合物电池。 BQ25886 是具有 PowerPath 和 OTG 功能的独立解决方案。
查看全部

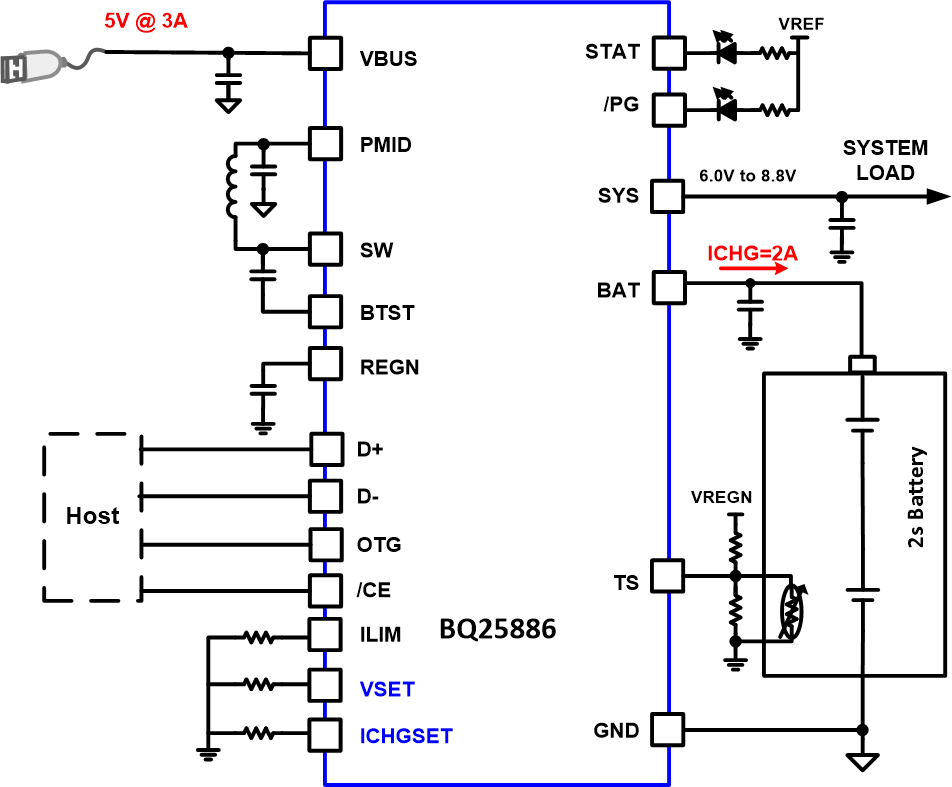

BQ25886RGET 电路图

BQ25886RGET 电路图

BQ25886RGET 电路图
