BQ25872YFFR

Texas Instruments 电池充电器

更新日期：2024-04-01 00:04:00

BQ25872YFFR

Texas Instruments 电池充电器

产品简介：具有 ADC 和外部过压保护控制器的 I2C 单节 7A 电池开关模式充电器

查看详情

BQ25872YFFR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
BQ25872YFFR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

安徽芯海技术有限公司
BQ25872YFFR
TI
原厂原装
2318+
9200
合肥
-
科大讯飞战略投资企业

BQ25872YFFR 中文资料属性参数

现有数量：0现货9,000Factory查看交期
价格：3,000 : ￥16.33705卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
电池化学成份：锂离子/聚合物
电池数：1
电流 - 充电：恒流
可编程特性：-
故障保护：过流，超温，过压，反向电流
充电电流 - 最大值：7A
电池组电压：-
电压 -?供电（最高）：6V
接口：I2C
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：42-UFBGA，DSBGA
供应商器件封装：42-DSBGA（2.8x2.5）

产品特性

适配器输入电压范围：3V 至 14V 最高支持 14V 适配器电压
最高支持 14V 适配器电压
高度集成的 7A 电池开关集成金属氧化物半导体场效应晶体管 (MOSFET) 和电流感应功能低 RDS(on) (13mΩ) MOSFET，适用于在高电流条件下运行
集成金属氧化物半导体场效应晶体管 (MOSFET) 和电流感应功能
低 RDS(on) (13mΩ) MOSFET，适用于在高电流条件下运行
集成有用于系统监视的高精度模数转换器 (ADC) VBUS、VBAT、VOUT、VDROP 电压输入和电池电流电池和 VBUS 连接器温度
VBUS、VBAT、VOUT、VDROP 电压
输入和电池电流
电池和 VBUS 连接器温度
线性稳压 (LDO) 模式操作四个线性调节环路：IBUS、IBAT、VBAT 和 VOUT 可编程线性稳压阈值
四个线性调节环路：IBUS、IBAT、VBAT 和 VOUT
可编程线性稳压阈值
可编程安全保护 VBUS、VOUT 和 VBAT 过压保护 (OVP) IBUS 和 IBAT 过流保护 (OCP) IBUS 反向电流保护 (RCP) VDROP (VBUS-VOUT) OVP VBUS 连接器和电池热保护热关断
VBUS、VOUT 和 VBAT 过压保护 (OVP)
IBUS 和 IBAT 过流保护 (OCP)
IBUS 反向电流保护 (RCP)
VDROP (VBUS-VOUT) OVP
VBUS 连接器和电池热保护
热关断
集成输入 OVP FET 控制，OVP 响应迅速 (2µs)
用于主机处理器警报的中断状态输出
高达 1Mhz 的 I2C 读写速度
仅电池模式下的电池泄漏电流较低
小型 WCSP 封装
智能手机
平板电脑

产品概述

该器件是一款集成有 10 位 ADC 的 7A 电池开关充电器。该大电流电池开关充电器是一个具有反向电流阻断功能的 13mΩ MOSFET，设计用于提高效率并最大限度减小压降。高充电电流能力使得该器件成为智能手机、平板电脑和其他具有大电池容量的便携式设备的理想选择。集成的 10 位 ADC 可以测量输入电压和电流、电池电压和电流，以及电池温度和输入连接器温度。这使得用户应用能够连续监视电力输入和电池充电参数，以确保电池充电的安全性。当电池进入恒定电流 (CC) 和恒定电压 (CV) 模式时，可以通过 I2C 寄存器灵活修改 VBUS、VOUT 和电池的 OVP 和 OCP 阈值。该器件的 I2C 串行接口能以高达 1MHz 的速度工作，允许访问 ADC 对不同充电参数的测量结果，并且还允许对器件进行灵活的软件控制。INT 引脚可在发生故障时即刻向主机提供反馈。I2C 状态寄存器允许主机读取所有故障和事件的当前状态。该器件采用 DSBGA 封装。

查看全部

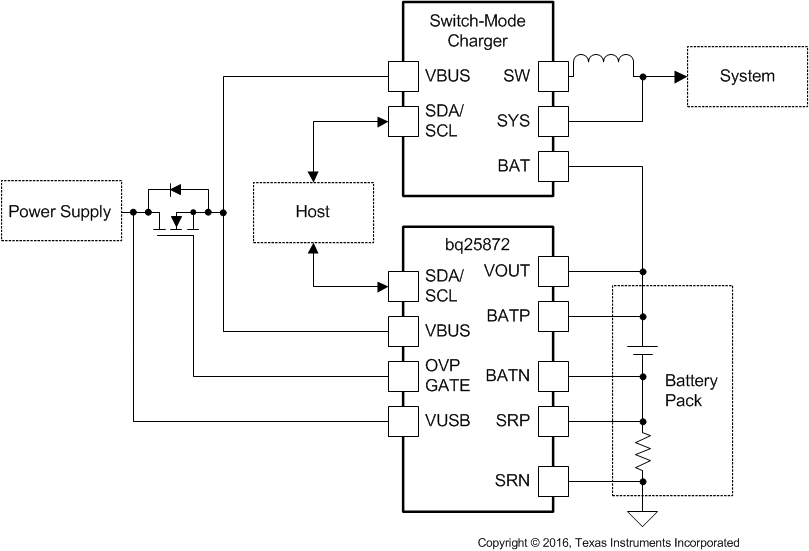

BQ25872YFFR 电路图
