BQ25871YFFT

Texas Instruments 电池充电器

更新日期：2024-04-01 00:04:00

BQ25871YFFT

Texas Instruments 电池充电器

产品简介：具有 ADC 的 I2C 单节 7A 电池开关模式充电器

查看详情

BQ25871YFFT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ25871YFFT 中文资料属性参数

  • 现有数量：500现货10,000Factory
  • 价格：1 : ￥34.66000剪切带（CT）250 : ￥24.17884卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电池化学成份：锂离子/聚合物
  • 电池数：1
  • 电流 - 充电：恒流
  • 可编程特性：-
  • 故障保护：过流，超温，过压，反向电流
  • 充电电流 - 最大值：7A
  • 电池组电压：-
  • 电压 -?供电（最高）：6V
  • 接口：I2C
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：42-UFBGA，DSBGA
  • 供应商器件封装：42-DSBGA（2.8x2.5）

产品特性

  • 适配器输入电压范围：3V 至 14V 最高支持 14V 适配器电压
  • 最高支持 14V 适配器电压
  • 高度集成的 7A 电池开关 集成金属氧化物半导体场效应晶体管 (MOSFET) 和电流感应功能 低 RDS(on) (13mΩ) MOSFET，适用于在高电流条件下运行
  • 集成金属氧化物半导体场效应晶体管 (MOSFET) 和电流感应功能
  • 低 RDS(on) (13mΩ) MOSFET，适用于在高电流条件下运行
  • 集成有用于系统监视的高精度模数转换器 (ADC) VBUS、VBAT、VOUT、VDROP 电压 输入和电池电流 电池和 VBUS 连接器温度
  • VBUS、VBAT、VOUT、VDROP 电压
  • 输入和电池电流
  • 电池和 VBUS 连接器温度
  • 线性稳压 (LDO) 模式操作 四个线性调节环路：IBUS、IBAT、VBAT 和 VOUT 可编程线性稳压阈值
  • 四个线性调节环路：IBUS、IBAT、VBAT 和 VOUT
  • 可编程线性稳压阈值
  • 可编程安全保护 VBUS、VOUT 和 VBAT 过压保护 (OVP) IBUS 和 IBAT 过流保护 (OCP) IBUS 反向电流保护 (RCP) VDROP (VBUS-VOUT) OVP VBUS 连接器和电池热保护 热关断
  • VBUS、VOUT 和 VBAT 过压保护 (OVP)
  • IBUS 和 IBAT 过流保护 (OCP)
  • IBUS 反向电流保护 (RCP)
  • VDROP (VBUS-VOUT) OVP
  • VBUS 连接器和电池热保护
  • 热关断
  • 用于主机处理器警报的中断状态输出
  • 高达 1Mhz 的 I2C 读写速度
  • 仅电池模式下的电池泄漏电流较低
  • 小型 WCSP 封装
  • 智能手机
  • 平板电脑

产品概述

该器件是一款集成有 10 位 ADC 的 7A 电池开关充电器。该大电流电池开关充电器是一个具有反向电流阻断功能的 13mΩ MOSFET，设计用于提高效率并最大限度减小压降。高充电电流能力使得该器件成为智能手机、平板电脑和其他具有大电池容量的便携式设备的理想选择。集成的 10 位 ADC 可以测量输入电压和电流、电池电压和电流，以及电池温度和输入连接器温度。这使得用户应用能够连续监视电力输入和电池充电参数，以确保电池充电的安全性。当电池进入恒定电流 (CC) 和恒定电压 (CV) 模式时，可以通过 I2C 寄存器灵活修改 VBUS、VOUT 和电池的 OVP 和 OCP 阈值。 该器件的 I2C 串行接口能以高达 1MHz 的速度工作，允许访问 ADC 对不同充电参数的测量结果，并且还允许对器件进行灵活的软件控制。INT 引脚可在发生故障时即刻向主机提供反馈。I2C 状态寄存器允许主机读取所有故障和事件的当前状态。该器件采用 DSBGA 封装。
查看全部

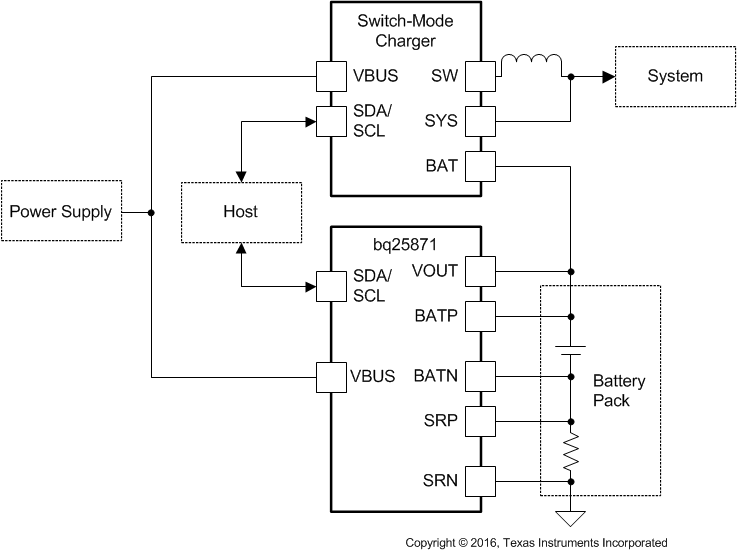

BQ25871YFFT 电路图

BQ25871YFFT 电路图

BQ25871YFFT 电路图
