BQ25710RSNT

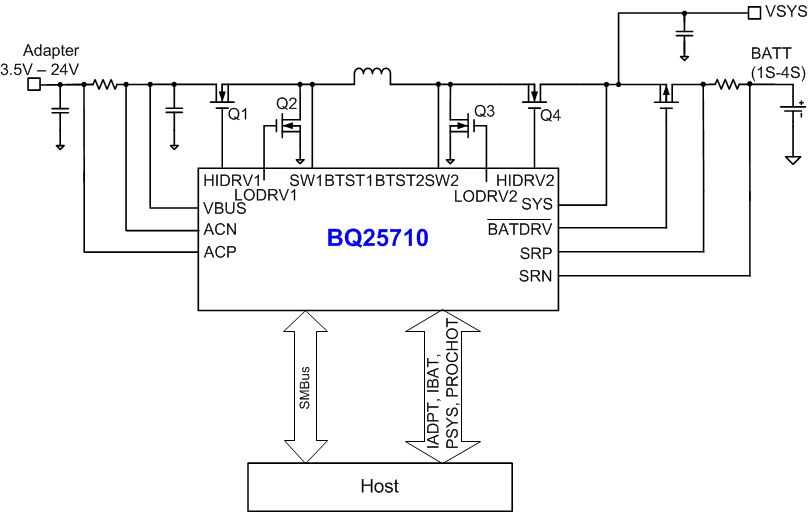

此器件是一款同步 NVDC 降压/升压电池充电控制器，可为空间受限的 1-4 芯串联电池充电应用提供元件数很少的高效解决方案。通过 NVDC 配置，可将系统电压稳定在电池电压水平，但无法将其降至低于系统最低电压。即便在电池完全放电或被取出时，系统也仍会继续工作。当负载功率超过输入源额定值时，电池会进入补电模式并防止系统崩溃。 BQ25710 可通过包括 USB 适配器、高电压 USB PD 源和传统适配器在内的各种输入源为电池充电。在加电期间，充电器基于输入源和电池状况，将转换器设置为降压、升压或降压/升压配置。充电器自动在降压、升压、降压/升压配置间转换，无需主机控制。在无输入源的情况下， BQ25710 可支持适用于 1 到 4 芯电池的 USB On-the-Go (OTG) 功能，从而在 VBUS 上生成具有 8mV 分辨率的 3V 至 20.8V 可调电压。OTG 输出电压压摆率是可配置的，这符合 USB PD 3.0 PPS 规范。当仅通过电池为系统供电 且 USB OTG 端口未连接任何外部负载时， BQ25710 支持 Vmin 有源保护 (VAP) 特性，借助该特性，该器件会从电池给 VBUS 电压充电，从而将部分能量存储在输入解耦电容器中。在系统峰值功率尖峰期间，大量电流从电池流出，导致从电池到系统的阻抗上出现较大压降。存储在输入电容器中的能量会为系统补电，从而防止系统电压下降到最低系统电压之下进而导致系统崩溃。该 Vmin 主动保护 (VAP) 特性旨在在 SOC 高功率需求期间吸收系统功率峰值，Intel 强烈建议为具有 1 至 2 节电池的平台配备此特性。 BQ25710 可监控适配器电流、电池电流和系统功率。灵活编程的 PROCHOT 输出直达 CPU，可根据需要降低其频率。
