更新日期：2024-04-01 00:04:00
产品简介：具有系统功率监控器和处理器的 SMBus 1 至 4 节 NVDC 降压/升压电池充电控制器
查看详情BQ25700ARSNT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WQFN-32
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
BQ25700ARSNT 中文资料属性参数
- 现有数量：1,242现货10,000Factory
- 价格：1 : ￥51.44000剪切带（CT）250 : ￥35.88584卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 功能：电池监控器
- 电池化学成份：多化学
- 电池数：1 ~ 4
- 故障保护：过流，超温，过压
- 接口：I2C
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：32-WFQFN 裸露焊盘
- 供应商器件封装：32-QFN（4x4）
产品特性
- 从各种输入源为 1 至 4 节电池充电 3.5V 至 24V 输入工作电压支持 USB 2.0、USB 3.0、USB 3.1 (Type-C) 和 USB_PD 输入电流设置在降压和升压操作之间进行无缝转换 提供输入电流和电压调节（IDPM 和 VDPM）以防电源过载
- 3.5V 至 24V 输入工作电压
- 支持 USB 2.0、USB 3.0、USB 3.1 (Type-C) 和 USB_PD 输入电流设置
- 在降压和升压操作之间进行无缝转换
- 提供输入电流和电压调节（IDPM 和 VDPM）以防电源过载
- 用于 CPU 节流的功率/电流监控器 综合 PROCHOT 设置，符合 IMVP8 输入和电池电流监控器系统功率监控器，符合 IMVP8
- 综合 PROCHOT 设置，符合 IMVP8
- 输入和电池电流监控器
- 系统功率监控器，符合 IMVP8
- 窄 VDC (NVDC) 电源路径管理 无需电池或使用深度放电的电池亦可瞬时启动 适配器满载时，电池可为系统补充电量
- 无需电池或使用深度放电的电池亦可瞬时启动
- 适配器满载时，电池可为系统补充电量
- 从电池给 USB 端口加电 (USB OTG) 输出 4.48V 至 20.8V 与 USB PD 兼容 输出电流限制高达 6.35A
- 输出 4.48V 至 20.8V 与 USB PD 兼容
- 输出电流限制高达 6.35A
- 用于 1µH 至 3.3µH 电感器的 800kHz 或 1.2MHz 可编程开关频率
- 可通过主机控制接口实现灵活系统配置 SMBus (bq25700A) 端口用于优化系统性能和状态报告硬件引脚可用于设置输入电流限制，无需 EC 控制
- SMBus (bq25700A) 端口用于优化系统性能和状态报告
- 硬件引脚可用于设置输入电流限制，无需 EC 控制
- 集成型 ADC 可监控电压、电流和功率
- 高精度调节和监控 ±0.5% 充电电压调节±2% 输入/充电电流调节±2% 输入/充电电流监控±5% 功率监控器
- ±0.5% 充电电压调节
- ±2% 输入/充电电流调节
- ±2% 输入/充电电流监控
- ±5% 功率监控器
- 安全性 热关断输入、系统、电池过电压保护MOSFET 电感过流保护
- 热关断
- 输入、系统、电池过电压保护
- MOSFET 电感过流保护
- 低电池静态电流
- 输入电流优化器 (ICO) 可获取最大输入功率
- 为任意化学电池充电：Li+、LiFePO4、镍镉、镍氢、铅酸
- 封装：32 引脚 4 x 4 WQFN
产品概述
bq25700A 是一种同步 NVDC 电池降压/升压充电控制器，为空间受限的多化合物电池充电应用提供了组件数量少的高效 解决方案。NVDC-1 配置可将系统电压稳定在电池电压范围内，但不会低于系统最小电压。即便在电池完全放电或被取出时，系统也仍会继续工作。当负载功率超过输入源额定值时，电池会进入补电模式并防止系统崩溃。The bq25700A 从 USB 适配器、高电压 USB PD 源和传统适配器等各种输入源为电池充电。在加电期间，充电器基于输入源和电池状况，将转换器设置为降压、升压或降压/升压配置。充电器自动在降压、升压、降压/升压配置间转换，无需主机控制。在无输入源的情况下，bq25700A 可通过 1 到 4 节电池支持 On-the-Go (OTG) 功能，从而在 VBUS 上生成 4.48V 至 20.8V 电压。在 OTG 模式下，充电器调节输出电压和输出电流。bq25700A 可监控适配器电流、电池电流和系统功率。灵活编程的 PROCHOT 输出直达 CPU，可根据需要降低其频率。

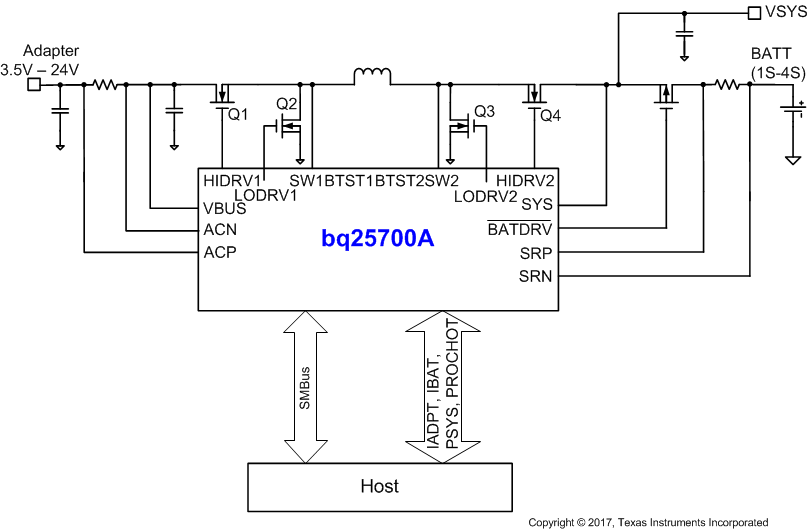

BQ25700ARSNT 电路图
BQ25700ARSNT 电路图
