BQ25619RTWT

Texas Instruments 电池充电器

更新日期：2024-04-01

BQ25619RTWT

Texas Instruments 电池充电器

产品简介：具有 20mA 终止电流和 1A 升压电流的 I2C 控制型 1.5A 单节降压电池充电器

查看详情

BQ25619RTWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ25619RTWT 中文资料属性参数

  • 现有数量：1,096现货10,000Factory
  • 价格：1 : ￥37.13000剪切带（CT）250 : ￥25.94372卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电池化学成份：锂离子/聚合物
  • 电池数：1
  • 电流 - 充电：恒流 - 可编程
  • 可编程特性：电流，定时器，电压
  • 故障保护：过流，超温，过压
  • 充电电流 - 最大值：1A
  • 电池组电压：4.52V（最大）
  • 电压 -?供电（最高）：13.5V
  • 接口：I2C，USB
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-WFQFN 裸露焊盘
  • 供应商器件封装：24-WQFN（4x4）

产品特性

  • 单芯片解决方案，可以通过适配器或电池为可穿戴附件充电
  • 高效 1.5MHz 同步开关模式降压充电器 0.5A 时充电效率为 95.5%，1A 时充电效率为 94.5% ±0.5% 充电电压调节（10mV 阶跃） 充电电压、电流和温度阈值的 I2C 可编程 JEITA 曲线 高精度低终止电流 20mA±10mA 2.5 x 2.0 x 1.0mm3 的小电感器尺寸
  • 0.5A 时充电效率为 95.5%，1A 时充电效率为 94.5%
  • ±0.5% 充电电压调节（10mV 阶跃）
  • 充电电压、电流和温度阈值的 I2C 可编程 JEITA 曲线
  • 高精度低终止电流 20mA±10mA
  • 2.5 x 2.0 x 1.0mm3 的小电感器尺寸
  • 输出范围为 4.6V 至 5.15V 的升压模式 在 1A 输出下具有 94% 的升压效率 集成控制功能，可实现充电模式与升压模式间的切换 PMID_GOOD 引脚控制外部 PMOS FET，用于针对故障情况提供保护
  • 在 1A 输出下具有 94% 的升压效率
  • 集成控制功能，可实现充电模式与升压模式间的切换
  • PMID_GOOD 引脚控制外部 PMOS FET，用于针对故障情况提供保护
  • 单个输入，支持 USB 输入以及高电压适配器或无线电源 支持 4V 至 13.5V 输入电压范围，绝对最大输入额定值为 22V 通过 I2C（100mA 至 3.2A，100mA/阶跃） 实现可编程输入电流限制 (IINDPM) 通过 高达 5.4V 的输入电压限制 (VINDPM) 进行最大功率跟踪 通过 VINDPM 阈值自动跟踪电池电压
  • 支持 4V 至 13.5V 输入电压范围，绝对最大输入额定值为 22V
  • 通过 I2C（100mA 至 3.2A，100mA/阶跃） 实现可编程输入电流限制 (IINDPM)
  • 通过 高达 5.4V 的输入电压限制 (VINDPM) 进行最大功率跟踪
  • 通过 VINDPM 阈值自动跟踪电池电压
  • 窄 VDC (NVDC) 电源路径管理 无需电池或使用深度放电的电池即可使系统瞬时启动
  • 无需电池或使用深度放电的电池即可使系统瞬时启动
  • 灵活的 I2C 配置和自主充电，可实现出色的系统性能
  • 高集成度包括所有 MOSFET、电流感应和环路补偿
  • 低 RDSON 19.5mΩ BATFET，可更大程度地降低充电损耗和延长电池运行时间 提供用于运输模式的 BATFET 控制，以及使用和不使用适配器的完全系统复位功能
  • 提供用于运输模式的 BATFET 控制，以及使用和不使用适配器的完全系统复位功能
  • 运输模式下具有 7µA 低电池泄漏电流
  • 在系统待机时具有 9.5µA 的低电池泄漏电流
  • 高精度电池充电曲线 ±6% 充电电流调节 ±7.5% 输入电流调节 远程电池检测，可更快地进行充电 用于电池完全充电的可编程充电完成计时器
  • ±6% 充电电流调节
  • ±7.5% 输入电流调节
  • 远程电池检测，可更快地进行充电
  • 用于电池完全充电的可编程充电完成计时器
  • 安全相关认证： 经 IEC 62368-1 CB 认证
  • 经 IEC 62368-1 CB 认证

产品概述

BQ25618/619 将充电、升压转换器和电压保护功能集成在单个器件中。该器件为开关充电器提供了业界最低的终端电流，从而以最大电池容量为可穿戴设备充电。BQ25618/619 具有出色的低静态电流，可在运输模式下将电池泄漏降低至 6uA，从而节约电池电量，将器件的货架期延长一倍。BQ25619 采用 4x4 QFN 封装，以便于布局。BQ25618 采用 2.0x2.4mm2 WCSP 封装，以支持空间受限的设计。
查看全部

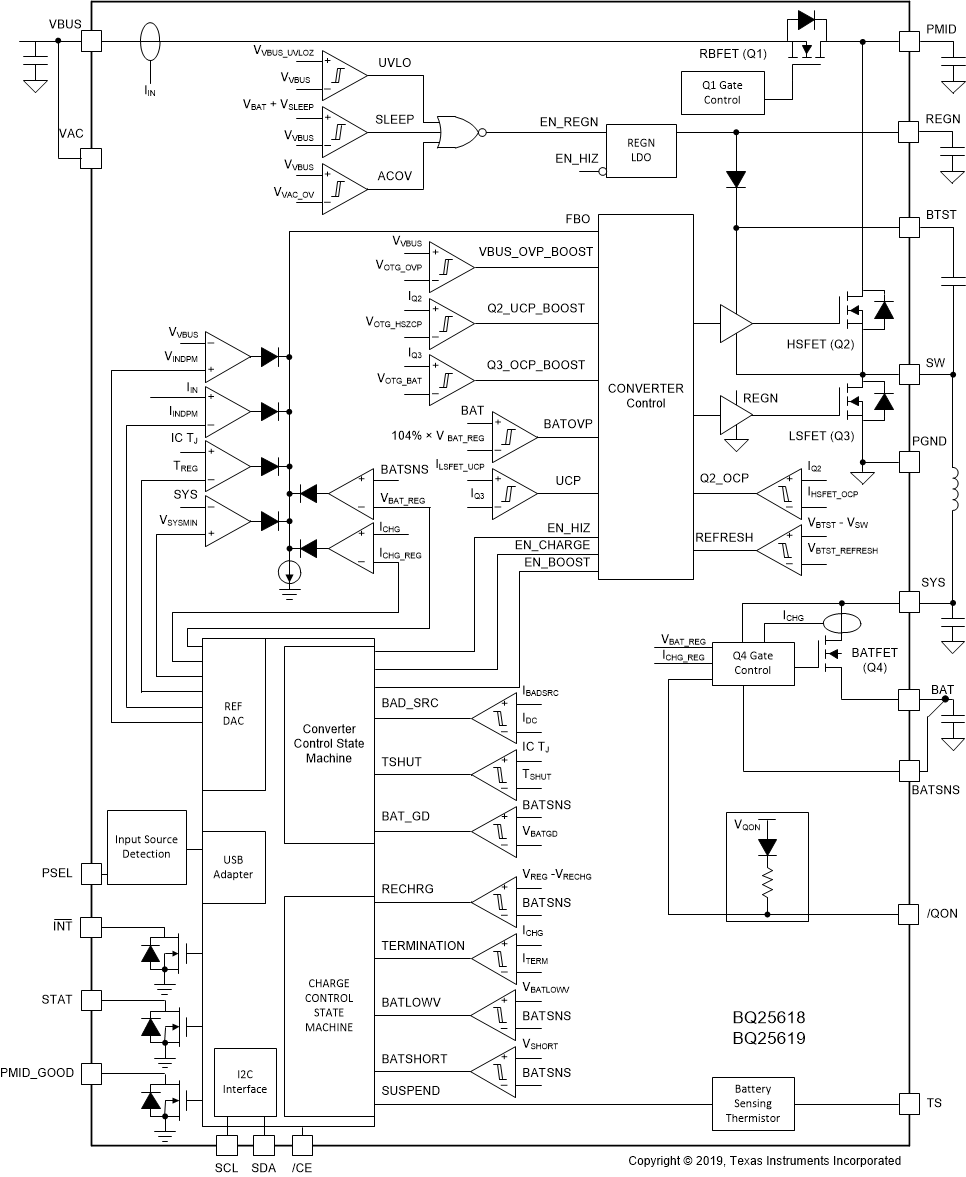

BQ25619RTWT 电路图

BQ25619RTWT 电路图

BQ25619RTWT 电路图
