BQ25601RTWR

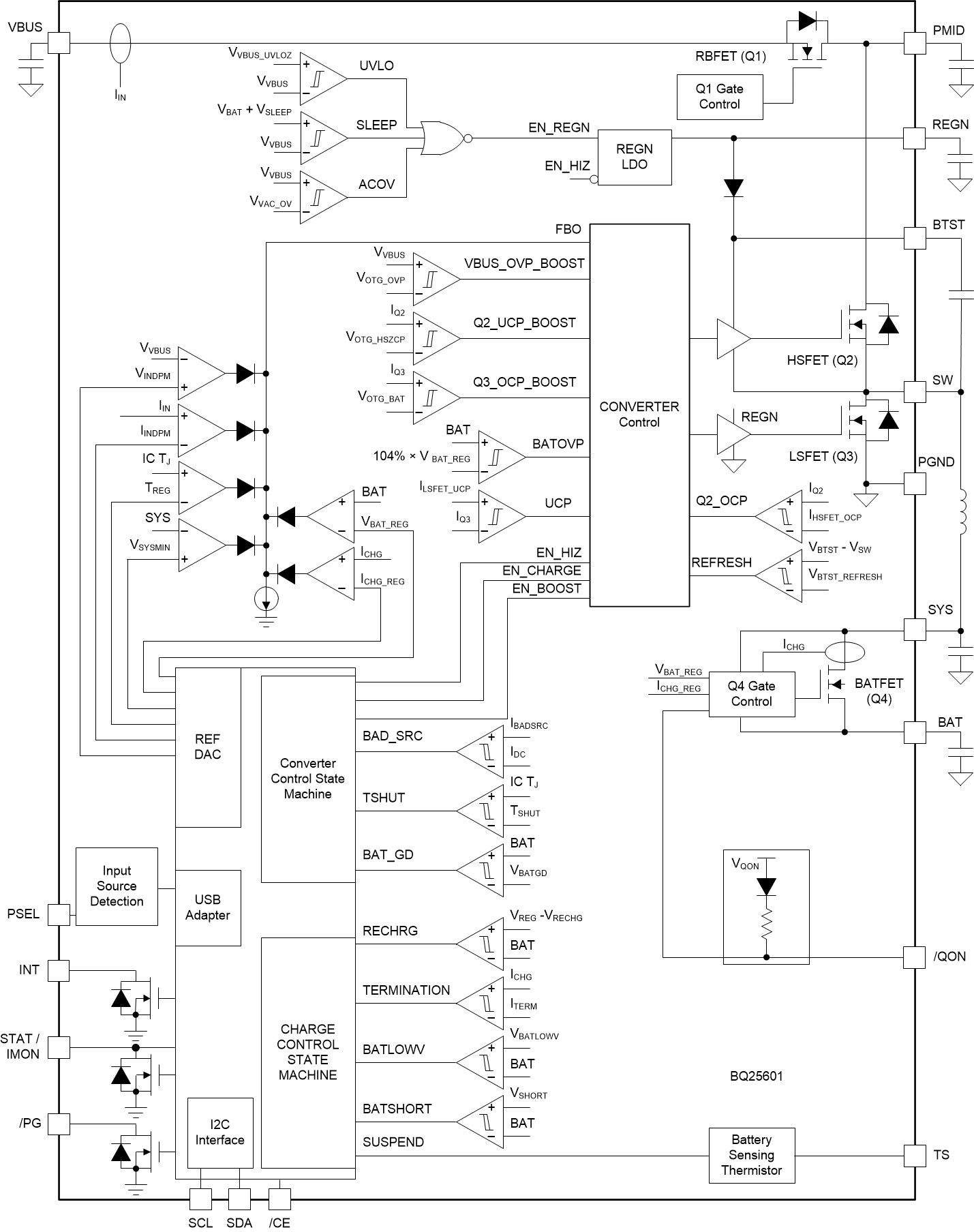

BQ25601 是一款高度集成的 3A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。 具有充电和系统设置的 I 2C 串行接口使得此器件成为一种真正灵活的解决方案。 BQ25601 可为 智能手机、平板电脑和便携式设备提供快速充电功能和高输入电压支持。其输入电压和电流调节可以为电池提供最大的充电功率。它还集成了自举二极管以进行高侧栅极驱动，从而简化系统设计。 I 2C 串行接口与充电和系统设置使该器件成为一款真正灵活的解决方案。该器件支持多种输入源，包括标准 USB 主机端口、USB 充电端口以及兼容 USB 的高电压适配器。 该器件根据内置 USB 接口设置默认输入电流限值。 为了设置默认输入电流限值，该器件从系统检测电路（如 USB PHY 器件）中获取结果。该器件符合 USB 2.0 和 USB 3.0 电源规范，具有输入电流和电压调节功能。该器件还具有高达 1.2A 的恒定电流限制能力，能够为 VBUS 提供 5.15V 的电压，符合 USB On-the-Go (OTG) 运行功率等级规格。电源路径管理将系统电压调节至稍高于电池电压的水平，但是不会下降至 3.5V 最小系统电压 （可编程）以下。借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。当达到输入电流限值或电压限值时，电源路径管理自动将充电电流减少 为 0。随着系统负载持续增加，电源路径将使电池放电，直到满足系统电源需求。这种补充模式可防止输入源过载。此器件无需软件控制即可启动并完成一个充电周期。它可感测电池电压并分三个阶段为电池充电：预充电、恒定电流和恒定电压。在充电周期结束时，当充电电流低于预设限值并且电池电压高于再充电阈值时，充电器自动终止。如果充满电的电池降至再充电阈值以下，则充电器自动开启另一个充电周期。此充电器提供针对电池充电和系统运行的多种安全特性，其中包括电池负温度系数热敏电阻监视、充电安全性计时器和过压/过流保护。当结温超过 110°C （可编程）时，热调节会减小充电电流。STAT 输出报告充电状态和任何故障状况。其他安全特性包括针对充电和升压模式的电池温度感应、热调节和热关断以及输入 UVLO 和过压保护。 VBUS_GD 位指示电源是否正常。当故障发生时， INT 输出会立即通知主机。该器件还提供用于 BATFET 使能和复位控制的 QON 引脚，以退出低功耗运输模式或完全系统复位功能。该器件采用 24 引脚 4mm × 4mm x 0.75mm 薄型 WQFN 封装。
