BQ25121YFPR

Texas Instruments 电池充电器

更新日期：2024-04-01

BQ25121YFPR

Texas Instruments 电池充电器

产品简介：适用于可穿戴设备和物联网的 700nA 低 Iq 高度集成电池充电管理解决方案

查看详情

BQ25121YFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ25121YFPR 中文资料属性参数

  • 现有数量：0现货9,000Factory
  • 价格：3,000 : ￥24.04050卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：不适用于新设计
  • 电池化学成份：锂离子
  • 电池数：1
  • 电流 - 充电：恒流 - 可编程
  • 可编程特性：电流
  • 故障保护：过压
  • 充电电流 - 最大值：300mA
  • 电池组电压：4.2V
  • 电压 -?供电（最高）：5.5V
  • 接口：I2C
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：25-XFBGA，DSBGA
  • 供应商器件封装：25-DSBGA

产品特性

  • 延长了系统在充电之后的运行时间可配置的 300mA 降压稳压器 （默认电压为 1.8V）使能降压稳压器（无负载）时的 Iq 为 700nA（典型值） 可配置的负载开关或 100mA 低压降 (LDO) 输出（默认采用负载开关）快速充电电流高达 300mA电池稳压精度为 0.5%（可配置电压范围为 3.6V 至 4.65V，阶跃为 10mV）可配置的终止电流低至 500µA基于电压的简单电池监视器
  • 可配置的 300mA 降压稳压器 （默认电压为 1.8V）
  • 使能降压稳压器（无负载）时的 Iq 为 700nA（典型值）
  • 可配置的负载开关或 100mA 低压降 (LDO) 输出（默认采用负载开关）
  • 快速充电电流高达 300mA
  • 电池稳压精度为 0.5%（可配置电压范围为 3.6V 至 4.65V，阶跃为 10mV）
  • 可配置的终止电流低至 500µA
  • 基于电压的简单电池监视器
  • 采用小型封装的高度集成解决方案2.5mm x 2.5mm WCSP 封装，采用 6 个外部组件以实现最小尺寸的解决方案通过可调节计时器实现按钮唤醒和复位电源路径管理可用于系统供电和电池充电电源路径管理功能可实现低于 50nA 的运输模式电池静态电流，以最大程度延长货架存放期电池充电器的工作电压为 3.4V – 5.5 VIN（5.5V 过压保护 (OVP)/20V 耐压） 提供专用于输入电流限制、充电电流、终止电流和状态输出的引脚
  • 2.5mm x 2.5mm WCSP 封装，采用 6 个外部组件以实现最小尺寸的解决方案
  • 通过可调节计时器实现按钮唤醒和复位
  • 电源路径管理可用于系统供电和电池充电
  • 电源路径管理功能可实现低于 50nA 的运输模式电池静态电流，以最大程度延长货架存放期
  • 电池充电器的工作电压为 3.4V – 5.5 VIN（5.5V 过压保护 (OVP)/20V 耐压）
  • 提供专用于输入电流限制、充电电流、终止电流和状态输出的引脚
  • I2C 通信控制充电电压和电流 终止阈值 输入电流限制VINDPM 阈值 定时器选项负载开关控制控制故障中断和状态系统输出电压调节LDO 输出电压调节
  • 充电电压和电流
  • 终止阈值
  • 输入电流限制
  • VINDPM 阈值
  • 定时器选项
  • 负载开关控制
  • 控制故障中断和状态
  • 系统输出电压调节
  • LDO 输出电压调节

产品概述

bq2512x 是一款高度集成的电池充电管理 IC，集成了可穿戴设备的最常用功能：线性充电器、稳压输出、负载开关、通过计时器手动复位以及电池电压监测。该集成降压转换器是一款具有低 IQ 的高效率开关，其采用 DCS 控制技术，可进一步提升轻载效率，负载电流可低至 10µA。运行和关断期间的低静态电流有助于延长电池寿命。该器件支持 5mA 至 300mA 的充电电流。输入电流限制、充电电流、降压转换器输出电压、LDO 输出电压等参数均可通过 I2C 接口进行编程。该器件采用标准锂离子充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压该器件包含一个基于电压的 JEITA 兼容电池组热敏电阻监视输入 (TS)，可监视电池温度并自动更改充电参数，从而防止电池在超出其安全温度范围的温度下充电。该充电器针对 5V USB 输入进行了优化，可承受 20V 线路瞬态电压。降压转换器由输入或电池供电。当处于仅电池模式时，器件可由电压最高达 4.65V 的电池供电运行。利用可配置负载开关，器件可断开与不常用器件的连接，从而优化系统。通过定时器手动复位可实现多种优化唤醒和复位的不同配置选项。基于电压的简单监视器为主机提供电池电量信息，在已编程 V(BATREG) 的 60% 至 100% 电量范围内单位增量为 2%。
查看全部

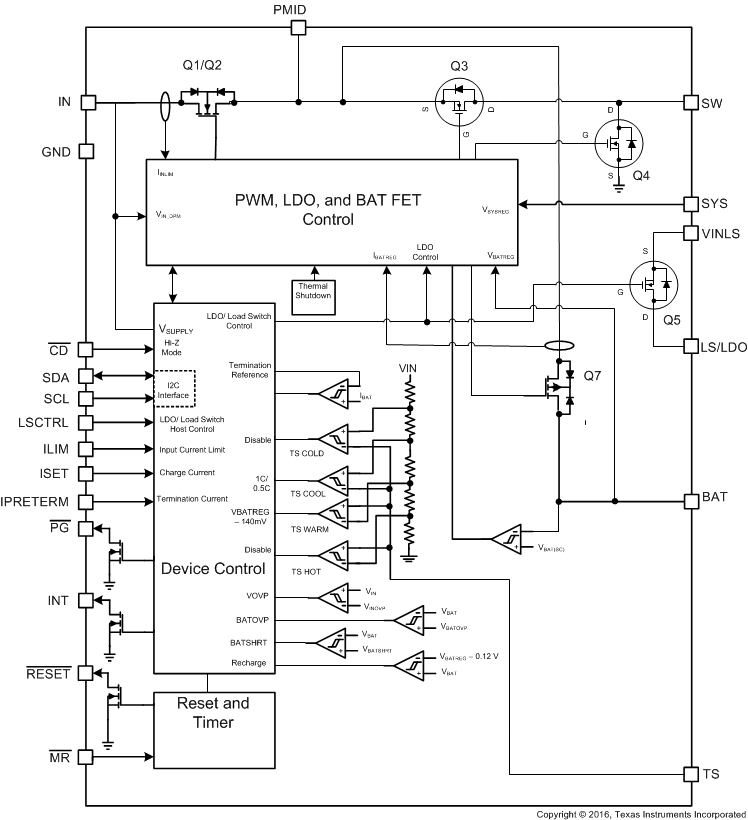

BQ25121YFPR 电路图

BQ25121YFPR 电路图

BQ25121YFPR 电路图
