BQ25100BYFPR

Texas Instruments 电池充电器

产品简介：具有 4.284V 充电电压和可编程预充电功能的独立型单节电池 250mA 线性电池充电器

查看详情

BQ25100BYFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ25100BYFPR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：3,000 : ￥7.01181卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电池化学成份：锂离子/聚合物
  • 电池数：1
  • 电流 - 充电：恒流 - 可编程
  • 可编程特性：电流
  • 故障保护：超温，过压，短路
  • 充电电流 - 最大值：250mA
  • 电池组电压：4.284V
  • 电压 -?供电（最高）：6.45V
  • 接口：USB
  • 工作温度：-5°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：6-XFBGA，DSBGA
  • 供应商器件封装：6-DSBGA

产品特性

  • 充电中 1% 充电电压准确度 10% 充电电流准确度 支持 充电电流 超低（10mA 至 250mA）的应用 最低支持 1mA 充电终止电流 超低电池输出泄漏电流：75nA（最大值） 可调节的终止和预充电阈值 高电压化学支持：4.30V
  • 1% 充电电压准确度
  • 10% 充电电流准确度
  • 支持 充电电流 超低（10mA 至 250mA）的应用
  • 最低支持 1mA 充电终止电流
  • 超低电池输出泄漏电流：75nA（最大值）
  • 可调节的终止和预充电阈值
  • 高电压化学支持：4.30V
  • 保护 30V 额定输入电压；具有 6.5V 输入过压保护 输入电压动态电源管理 125°C 热调节；150°C 热关断保护 OUT 短路保护和 ISET 短路检测 固定 10 小时安全定时器
  • 30V 额定输入电压；具有 6.5V 输入过压保护
  • 输入电压动态电源管理
  • 125°C 热调节；150°C 热关断保护
  • OUT 短路保护和 ISET 短路检测
  • 固定 10 小时安全定时器
  • 系统 针对电池组缺失情况的自动终止和定时器禁用模式 (TTDM) 采用小型 1.60mm × 0.90mm 芯片尺寸球状引脚栅格阵列 (DSBGA) 封装
  • 针对电池组缺失情况的自动终止和定时器禁用模式 (TTDM)
  • 采用小型 1.60mm × 0.90mm 芯片尺寸球状引脚栅格阵列 (DSBGA) 封装
  • 健身配件
  • 智能手表
  • Bluetooth耳机
  • 低功耗手持器件

产品概述

bq25100B 器件是一款面向空间受限类便携式应用的高度集成锂离子和锂聚合物线性 充电器。具有输入过压保护的高输入电压范围支持低成本、未稳压的适配器。 bq25100B 具有一个可为电池充电的电源输出。如果在 10 小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。 电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。 充电器功率级和充电电流感测功能均完全集成。该充电器具有高精度电流和电压调节环路以及充电终止功能。预充电电流和终止电流阈值可通过 bq25100B 上的一个外部电阻进行编程。快速充电电流值也可通过一个外部电阻进行编程。本文档包含针对 bq25100B 系列中其他器件的引用。有关这些器件的更多信息，请参见相应数据表。本文档引用了 CHG 引脚和 JEITA 温度功能。
查看全部

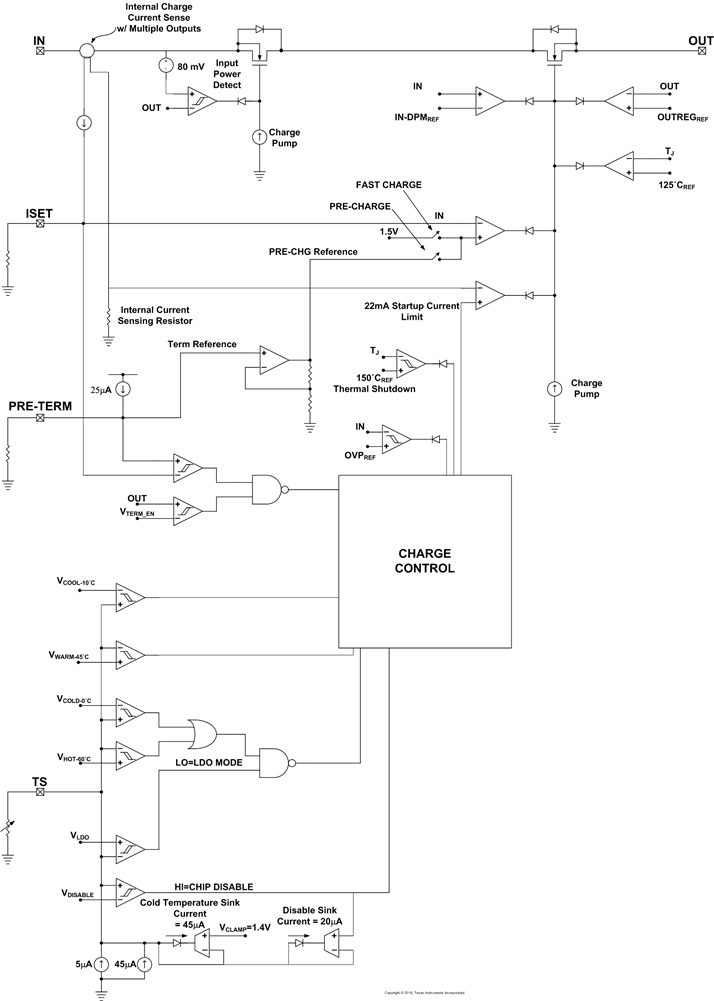

BQ25100BYFPR 电路图

BQ25100BYFPR 电路图

BQ25100BYFPR 电路图
