BQ21061YFPR

Texas Instruments 电池充电器

更新日期：2024-04-01

BQ21061YFPR

Texas Instruments 电池充电器

产品简介：具有 10nA 运输模式、电源路径、稳定系统电压和 LDO 的 500mA 单节电池线性充电器

查看详情

BQ21061YFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ21061YFPR 中文资料属性参数

  • 现有数量：2,945现货9,000Factory
  • 价格：1 : ￥23.53000剪切带（CT）3,000 : ￥13.30814卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电池化学成份：锂离子/聚合物
  • 电池数：1
  • 电流 - 充电：恒流 - 可编程
  • 可编程特性：电流
  • 故障保护：过流
  • 充电电流 - 最大值：500mA
  • 电池组电压：2.4V ~ 4.6V
  • 电压 -?供电（最高）：5.25V
  • 接口：I2C
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：20-XFBGA，DSBGA
  • 供应商器件封装：20-DSBGA

产品特性

  • 具有 1.25mA 至 500mA 快速充电电流范围的线性电池充电器 0.5% 精度 I 2C 可编程电池稳压电压，范围为 3.6V 至 4.6V 且阶跃为 10mV 可配置的终止电流，支持低至 0.5mA 可耐受 20V 的输入，具有 3.4V 至 5.5V 的典型输入电压工作范围 可编程热负荷曲线，完全可配置的热、温、凉、冷阈值
  • 0.5% 精度 I 2C 可编程电池稳压电压，范围为 3.6V 至 4.6V 且阶跃为 10mV
  • 可配置的终止电流，支持低至 0.5mA
  • 可耐受 20V 的输入，具有 3.4V 至 5.5V 的典型输入电压工作范围
  • 可编程热负荷曲线，完全可配置的热、温、凉、冷阈值
  • 电源路径管理，用于系统供电和电池充电 I 2C 可编程稳定系统电压 (PMID) 范围为 4.4V 至 4.9V，此外还具有电池电压跟踪功能和输入直通选项 动态电源路径管理可以对通过弱适配器充电进行优化 利用高级 I 2C 控制，主机可以根据需要断开电池或适配器
  • I 2C 可编程稳定系统电压 (PMID) 范围为 4.4V 至 4.9V，此外还具有电池电压跟踪功能和输入直通选项
  • 动态电源路径管理可以对通过弱适配器充电进行优化
  • 利用高级 I 2C 控制，主机可以根据需要断开电池或适配器
  • I 2C 可配置负载开关或高达 150mA LDO 输出 可编程范围为 0.6V 至 3.7V，阶跃为 100mV
  • 可编程范围为 0.6V 至 3.7V，阶跃为 100mV
  • 超低 Iddq，可延长电池寿命 10nA 运输模式电池 Iq 在为系统供电时具有 400nA 的 Iq（PMID 和 VDD 打开）
  • 10nA 运输模式电池 Iq
  • 在为系统供电时具有 400nA 的 Iq（PMID 和 VDD 打开）
  • 通过可调节计时器实现单按钮唤醒和重置输入 支持系统循环通电和硬件重置
  • 支持系统循环通电和硬件重置
  • 安全相关认证 TUV IEC 62368 认证
  • TUV IEC 62368 认证
  • 20 引脚 2mm x 1.6mm CSP 封装
  • 总解决方案尺寸为 11mm 2

产品概述

BQ21061 是一款高度集成的电池充电管理 IC，其集成了适用于可穿戴设备、便携式设备和小型医疗设备的最常用功能，即充电器、用于系统电源的稳定输出电压轨、LDO 以及按钮控制器。 BQ21061 IC 集成了具有电源路径的线性充电器，可实现对小型电池进行快速准确的充电，同时为系统提供稳定电压。根据下游 IC 和系统负载的建议运行条件，稳定系统电压 (PMID) 输出可通过 I 2C 进行配置，从而实现最佳的系统运行。
查看全部

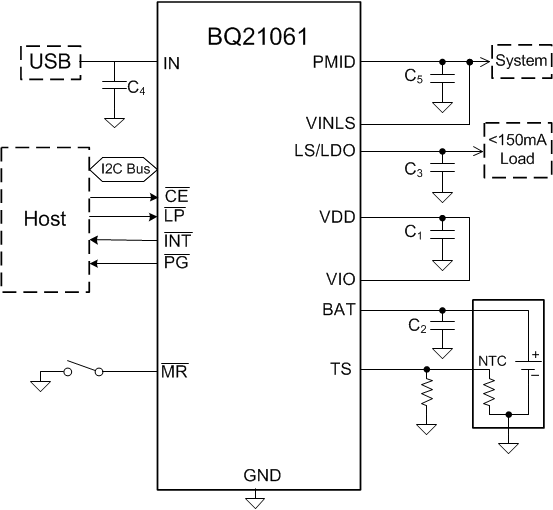

BQ21061YFPR 电路图

BQ21061YFPR 电路图

BQ21061YFPR 电路图
