- 封装:24-VFQFN 裸露焊盘
- RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式:带卷 (TR)
- 参考价格:$0.584
更新日期:2024-04-01
产品简介:具有可配置电压转换和三态输出的 8 位双电源总线收发器
查看详情- 封装:24-VFQFN 裸露焊盘
- RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式:带卷 (TR)
- 参考价格:$0.584
74LVC8T245RHLRG4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
74LVC8T245RHLRG4 中文资料属性参数
- 标准包装:1,000
- 类别:集成电路 (IC)
- 家庭:逻辑 - 变换器
- 系列:74LVC
- 逻辑功能:变换器,双向,3 态
- 位数:8
- 输入类型:逻辑
- 输出类型:逻辑
- 数据速率:-
- 通道数:1
- 输出/通道数目:8
- 差分 - 输入:输出:无/无
- 传输延迟(最大):4.2ns
- 电源电压:1.65 V ~ 5.5 V
- 工作温度:-40°C ~ 85°C
- 封装/外壳:24-VFQFN 裸露焊盘
- 供应商设备封装:24-QFN-EP(5.5x3.5)
- 包装:带卷 (TR)
产品特性
- 控制输入 V IH/V IL 电平以 V CCA 电压为基准
- V CC 隔离特性 - 如果任何一个 V CC 输入接地 (GND),所有输出均处于高阻抗状态
- 完全可配置的双轨设计,支持各个端口在 1.65V 至 5.5V 的整个电源电压范围内运行
- 闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
- ESD 保护性能超过 JESD 22 规范要求 4000V 人体放电模式 (A114-A) 100V 机器放电模型 (A115-A) 1000V 带电器件模型 (C101)
- 4000V 人体放电模式 (A114-A)
- 100V 机器放电模型 (A115-A)
- 1000V 带电器件模型 (C101)
产品概述
SN74LVC8T245 是一款具有可配置双电源轨的 8 位同相总线收发器,可支持双向电压电平转换。 SN74LVC8T245 经过优化,可在 V CCA 和 V CCB 设置为 1.65V 至 5.5V 的范围内正常运行。A 端口旨在跟踪 V CCA。V CCA可接受从 1.65V 到 5.5V 范围内的任意电源电压。B 端口旨在跟踪 V CCB。V CCB 可接受从 1.65V 至 5.5V 间的任一电源电压值。这可实现 1.8V、2.5V、3.3V 和 5.5V 电压节点间的通用低压双向转换。 SN74LVC8T245 旨在实现两条数据总线间的异步通信。方向控制 (DIR) 输入和输出使能 ( OE) 输入的逻辑电平激活 B 端口输出或者 A 端口输出,或者将两个输出端口都置于高阻抗模式。当 B 端口输出被激活时,此器件将数据从 A 总线发送到 B 总线,而当 A 端口输出被激活时,此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路一直处于激活状态并且必须施加一个逻辑高或低电平,从而防止过大的 I CC 和 I CCZ。该器件完全符合使用 I off 的部分断电应用的规范要求。I off 电路禁用输出,从而可防止其断电时破坏性电流从该器件回流。V CC 隔离特性可确保只要有任何一个 V CC 输入接地 (GND),则所有输出均处于高阻抗状态。为了确保加电或断电期间的高阻抗状态, OE应通过一个上拉电阻器被连接至 V CC;该电阻器的最小值由驱动器的电流吸收能力来决定。 SN74LVC8T245 器件旨在使控制引脚(DIR 和 OE)由 V CCA 供电。

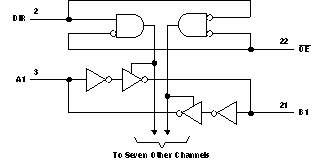

74LVC8T245RHLRG4 电路图

74LVC8T245RHLRG4 电路图
