- 封装：7-LSSOP（0.11"?，2.80mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.144
更新日期：2024-04-01
产品简介：具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
查看详情- 封装：7-LSSOP（0.11"?，2.80mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.144
74LVC2G126DCTRG4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
74LVC2G126DCTRG4 中文资料属性参数
- 标准包装：3,000
- 类别：集成电路 (IC)
- 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
- 系列：74LVC
- 逻辑类型：缓冲器/线路驱动器，非反相
- 元件数：2
- 每个元件的位元数：1
- 输出电流高，低：32mA，32mA
- 电源电压：1.65 V ~ 5.5 V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：7-LSSOP（0.11"?，2.80mm 宽）
- 供应商设备封装：SM8
- 包装：带卷 (TR)
产品特性
- 可采用德州仪器 (TI) 的 NanoFree™ 封装
- 支持 5V VCC 运行
- 输入电压高达 5.5V
- 电压为 3.3V 时，tpd 最大值为 4ns
- 低功耗，10µA 最大 ICC
- 电压为 3.3V 时，输出驱动为 ±24mA
- VCC = 3.3V、TA = 25°C 时，VOLP（输出接地反弹）典型值小于 0.8V
- VCC = 3.3V、TA = 25°C 时，VOHV（输出 VOH 下冲）典型值大于 2V
- Ioff 支持带电插入、局部关断模式和后驱动保护
- 可作为下行转换器，将最高 5.5V 的输入电压下行转换至 VCC 电平
- 闩锁性能超过 100mA，符合 {53}JESD 78 II 类规范
- ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 1000V 充电器件模型
- 2000V 人体放电模型
- 1000V 充电器件模型
产品概述
这些总线收发器专为 1.65V 至 3.6V V{3}CC{4} 工作电压设计。SN74LVC2G126 器件是一款具有三态输出的双路线路驱动器。当输出使能输入为低电平时，输出被禁用。

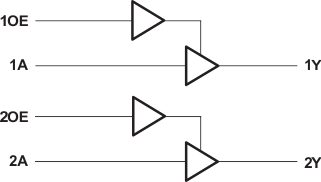

74LVC2G126DCTRG4 电路图
74LVC2G126DCTRG4 电路图
