74LVC1G139DCUTG4

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.4125

更新日期：2024-04-01

74LVC1G139DCUTG4

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：2 线路至 4 线路解码器

查看详情
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.4125

74LVC1G139DCUTG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

74LVC1G139DCUTG4 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 信号开关，多路复用器，解码器
  • 系列：74LVC
  • 类型：解码器
  • 电路：1 x 2:4
  • 独立电路：1
  • 输出电流高，低：32mA，32mA
  • 电压电源：单电源
  • 电源电压：1.65 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-VFSOP（0.091"，2.30mm 宽）
  • 供应商设备封装：US8
  • 包装：带卷 (TR)

产品特性

  • 采用德州仪器 (TI) NanoStar™和 NanoFree™封装
  • 支持 5V VCC 运行
  • 输入电压高达 5.5V
  • 支持下行转换到 VCC
  • 3.3V 和 15pF 负载条件下 tpd 最大值为 4.9ns
  • 低功耗，ICC 最大值为 10µA
  • 电压为 3.3V 时，输出驱动为 ±24mA
  • Ioff 支持带电插入、局部关断模式以及后驱动保护
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范
  • ESD 保护性能超出 JESD 22 标准 2000V 人体放电模型 (A114-A) 200V 机器模型 (A115-A) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器模型 (A115-A)
  • 1000V 充电器件模型 (C101)

产品概述

此 SN74LVC1G139 2 线至 4 线解码器专为 1.65V 至 5.5V VCC 工作电压而设计。SN74LVC1G139 2 线至 4 线解码器可适用于需要极短传播延迟时间的高性能存储解码或数据路由 应用 。在高性能存储系统中，可使用此解码器来最大限度地消除系统解码的影响。与使用高速使能电路的高速存储器一起使用时，这些解码器的延迟时间和存储器的使能时间通常小于存储器的典型存取时间。这意味着解码器引起的有效系统延迟可以忽略不计。NanoStar 和 NanoFree 封装技术是器件封装概念的一项重大突破，它将硅晶片用作封装。该器件完全 适用于 使用 Ioff 的局部掉电应用。Ioff 电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。
查看全部

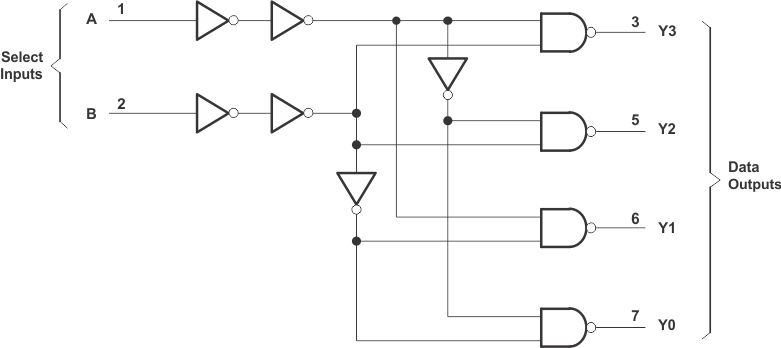

74LVC1G139DCUTG4 电路图

74LVC1G139DCUTG4 电路图

74LVC1G139DCUTG4 电路图
