74CBTLV3257PWRG4

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：具有局部断电模式的 3.3V、2:1 (SPDT)、4 通道模拟开关

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.396-$0.99

74CBTLV3257PWRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

74CBTLV3257PWRG4 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 信号开关，多路复用器，解码器
  • 系列：74CBTLV
  • 类型：FET 多路复用器/多路分解器
  • 电路：4 x 1:2
  • 独立电路：1
  • 输出电流高，低：-
  • 电压电源：单电源
  • 电源电压：2.3 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：16-TSSOP
  • 包装：®
  • 其它名称：296-31466-6

产品特性

  • 两个端口间使用 5Ω 开关连接
  • 数据 I/O 端口上的轨至轨开关
  • Ioff 支持局部关断模式运行
  • 闩锁性能超出 JESD 78 II 类规范要求的 100mA
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求2000V 人体放电模型 (A114-A)200V 机器模型 (A115-A)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器模型 (A115-A)

产品概述

SN74CBTLV3257 器件是一款 4 位 2 选 1 高速 FET 多路复用器/多路解复用器。此开关具有低通态电阻，可以在最短传播延迟情况下建立连接。选择 (S) 输入控制数据流。当输出使能 (OE) 输入为高电平时，FET 多路复用器/多路解复用器被禁用。该器件完全 适用于 使用 Ioff 的局部掉电应用。Ioff 特性确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。为了确保加电或断电期间的高阻抗状态，OE 应通过一个上拉电阻器被连接至 VCC；该电阻器的最小值由驱动器的电流吸入能力来决定。
查看全部

74CBTLV3257PWRG4 数据手册

数据手册 说明 数量 操作
74CBTLV3257PWRG4

Multiplexer/Demultiplexer 4 x 2:1 16-TSSOP

 29页,1.23M 查看

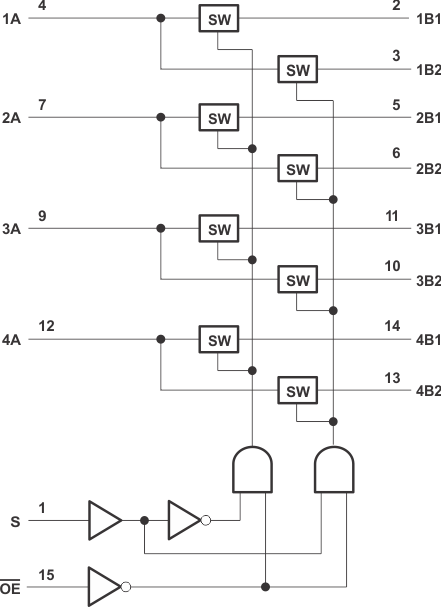

74CBTLV3257PWRG4 电路图

74CBTLV3257PWRG4 电路图

74CBTLV3257PWRG4 电路图
