74AVCH8T245RHLRG4

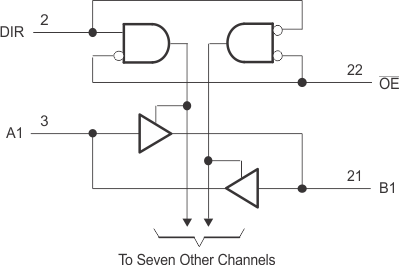

SN74AVCH8T245 是一款采用两个独立可配置电源轨的 8 位同相总线收发器。A 端口用于跟踪 VCCA，该端口也可支持 1.2V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口也可支持 1.2V 至 3.6V 范围内的任何电源电压。这样可实现在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间进行通用低压双向转换。SN74AVCH8T245 旨在实现数据总线间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 可被用来禁用输出，这样可有效隔离总线。SN74AVCH8T245 控制引脚（DIR 和 OE）的设计以 VCCA 为基准。有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止破坏性电流从该器件回流。VCC 隔离特性可确保 VCCA 或 VCCB 接地 (GND) 时，输出都处于高阻抗状态。上电侧的总线保持电路始终保持有效状态。此 SN74AVCH8T245 解决方案与单电源系统兼容，并且后续可以替换为具备 ’245 的功能，只需较小程度的印刷电路板重新设计。要在上电或断电期间将器件置于高阻抗状态，必须通过一个上拉电阻器将 OE 连接至 VCCA；该电阻器的最小值由驱动器的电流灌入能力决定。
