UCC28881DR

Texas Instruments AC DC 转换器，离线开关

更新日期：2025-01-09

UCC28881DR

Texas Instruments AC DC 转换器，离线开关

产品简介：700V 极低静态电流离线开关

查看详情

UCC28881DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC28881DR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥11.45000剪切带（CT）2,500 : ￥5.19924卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出隔离：非隔离
  • 内部开关：是
  • 电压 - 击穿：700V
  • 拓扑：降压，降压升压，反激
  • 电压 - 启动：3.9 V
  • 电压 - 供电 (Vcc/Vdd)：5V
  • 占空比：55%
  • 频率 - 开关：62kHz
  • 功率 (W)：4.5 W
  • 故障保护：限流，过载，超温，短路
  • 控制特性：-
  • 工作温度：-40°C ~ 125°C（TJ）
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽），7 引线
  • 供应商器件封装：7-SOIC
  • 安装类型：表面贴装型

产品特性

  • 集成 14Ω、700V 功率金属氧化物半导体场效应晶体管 (MOSFET)
  • 集成高电压电流源，用于内置器件偏置电源
  • 集成电流感测
  • 内部软启动
  • 自偏置开关（直接在经整流的市电电压下启动和运行）
  • 支持降压、降压/升压和反激拓扑结构
  • 器件静态电流 <100μA
  • 在负载电路短路期间提供稳定的电流保护
  • 保护 电流限制保护 过载和输出短路保护 过热保护
  • 电流限制保护
  • 过载和输出短路保护
  • 过热保护
  • AC-DC 电源（非隔离式降压转换器，其在连续导通模式 (CCM) 和断续导通模式 (DCM) 下的输出电流分别高达 225mA 和 150mA）
  • 电表、家庭自动化开关模式电源 (SMPS)
  • 支持微控制器 (MCU)、射频 (RF) 和物联网 (IoT) 的设备的偏置电源
  • 家用电器、大型家用电器和发光二极管 (LED) 驱动器

产品概述

UCC28881 在单片器件中集成了控制器和 14Ω、700V 功率 MOSFET。该器件还集成了高电压电流源，能够在经整流的市电电压下直接启动和运行。UCC28881 与 UCC28880 属于同一器件系列，具备高电流处理能力。 该器件的静态电流较低，能够提供出色的效率。凭借 UCC28881，使用最少的外部组件即可构建降压、降压/升压以及反激拓扑等最常用的转换器拓扑。UCC28881 集成了控制功率级启动的软启动功能，能够最大程度地减小功率级组件所受的压力。
查看全部

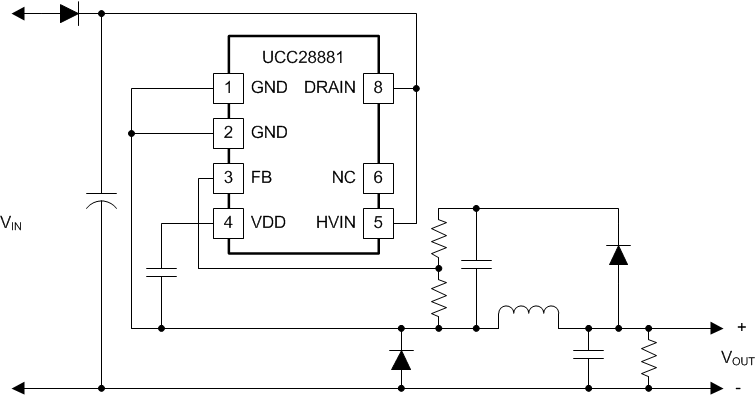

UCC28881DR 电路图

UCC28881DR 电路图

UCC28881DR 电路图
