UCC28064ADR

Texas Instruments PFC（功率因数校正）

更新日期：2024-04-01

UCC28064ADR

Texas Instruments PFC（功率因数校正）

产品简介：具有高轻负载效率的 Natural Interleaving? 转换模式 PFC 控制器

查看详情

UCC28064ADR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC28064ADR 中文资料属性参数

  • 现有数量：2,500现货10,000Factory
  • 价格：1 : ￥24.09000剪切带（CT）2,500 : ￥10.73237卷带（TR）
  • 系列：Natural Interleaving?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 模式：间歇（跃迁）
  • 频率 - 开关：45kHz
  • 电流 - 启动：150 μA
  • 电压 - 供电：14V ~ 21V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 降低了输入滤波器和输出电容器纹波电流为了实现更高系统可靠性和更小大容量电容器而减少的电流纹波缩小的电磁干扰 (EMI) 滤波器尺寸
  • 为了实现更高系统可靠性和更小大容量电容器而减少的电流纹波
  • 缩小的电磁干扰 (EMI) 滤波器尺寸
  • 高轻负载效率具有输入电压补偿功能的用户可调节相位管理 具有可调突发阈值的突发模式有助于符合 EUP Lot6 Tier II、CoC Tier II 和 DOE Level VI 标准
  • 具有输入电压补偿功能的用户可调节相位管理
  • 具有可调突发阈值的突发模式
  • 有助于符合 EUP Lot6 Tier II、CoC Tier II 和 DOE Level VI 标准
  • 无传感器电流整形简化了电路板布局并提升了效率
  • 输入线路前馈可实现快速线路瞬态响应
  • 浪涌安全电流限制：在浪涌期间防止 MOSFET 导通 消除输出整流器中的 CCM 操作和反向恢复事件
  • 在浪涌期间防止 MOSFET 导通
  • 消除输出整流器中的 CCM 操作和反向恢复事件
  • 采用 16 引脚 SOIC 封装，工作温度范围为 –40°C 至 +125°C
  • 使用 UCC28064A 及其 WEBENCH® 电源设计器创建定制设计

产品概述

与之前的同类产品相比，UCC28064A 交错式 PFC 控制器具有更高的功率额定值。该器件采用了 Natural Interleaving™ 技术。两个通道均作为主通道运行（即没有从通道），而且这两个通道同步至同一频率。这种方法可以实现更快的响应、出色的相间导通时间匹配以及每个通道的转换模式。该器件具有突发模式功能，可获得较高的轻负载效率。由于具有突发模式，因此在轻负载运行期间无需关闭 PFC 即可实现待机功率目标。而且，由于具有该模式，在与 UCC25630x LLC 控制器和 UCC24624 同步整流器控制器配对使用时，该器件无需使用辅助反激式转换器。 扩展的系统级保护 特性 包括输入欠压和压降恢复、输出过压、开环、过载、软启动、相位故障检测以及热关断保护。附加的失效防护过压保护 (OVP) 特性可防止到一个中间电压的短路，如果没有检测到此短路的话，有可能导致非常严重的器件故障。该器件具有高级非线性增益，可针对线路和负载瞬态事件提供快速而平滑的响应。特殊的线路压降处理可避免严重的电流中断。在突发模式期间，不发生切换时偏置电流会大幅降低，从而提高了待机性能。
查看全部

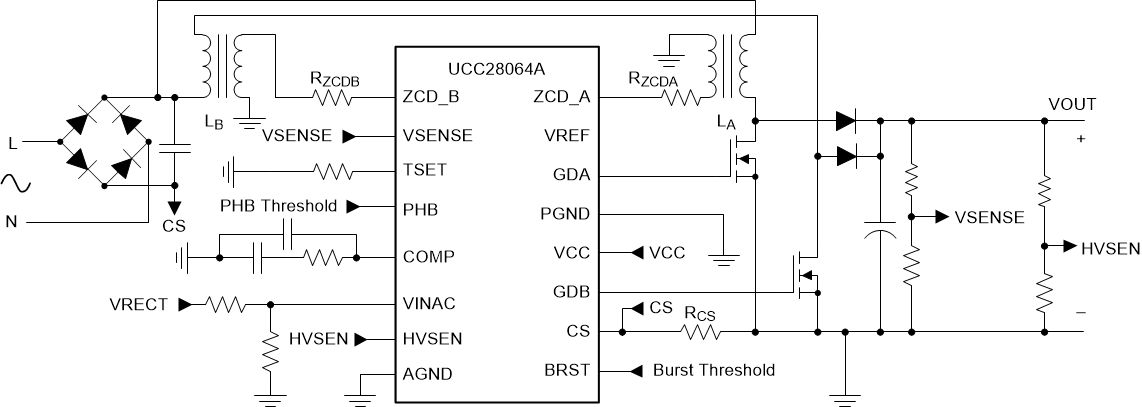

UCC28064ADR 电路图

UCC28064ADR 电路图

UCC28064ADR 电路图
