UCC28056DBVR

Texas Instruments PFC（功率因数校正）

更新日期：2024-04-01

UCC28056DBVR

Texas Instruments PFC（功率因数校正）

产品简介：6 引脚高性能 CRM/DCM PFC 控制器

查看详情

UCC28056DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC28056DBVR 中文资料属性参数

  • 现有数量：22现货9,000Factory
  • 价格：1 : ￥7.23000剪切带（CT）3,000 : ￥2.59962卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 模式：间歇（跃迁）
  • 频率 - 开关：-
  • 电流 - 启动：46 μA
  • 电压 - 供电：8.5V ~ 34V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 负载降低到 10% 具有低的输入电流失真和接近1的功率因数值 符合 IEC1000-3-2 的要求
  • 符合 IEC1000-3-2 的要求
  • 超低空载输入功率（在 115Vac 时为 25mW，在 230Vac 时为 40mW）
  • 在负载范围内提供出色的效率
  • 在 PFC+LLC 系统中，可在 115Vac 下实现小于 60mW 的待机功耗，在 230Vac 下实现小于 80mW 的待机功耗
  • 无需禁用 PFC 即可符合绿色电能标准EuP Lot 6 第 2 级、CoC Ver. 5 第 2 级、适用于计算机的能源之星 Ver. 6.1、DOE 等级 VI
  • EuP Lot 6 第 2 级、CoC Ver. 5 第 2 级、适用于计算机的能源之星 Ver. 6.1、DOE 等级 VI
  • 超低可闻噪声输出
  • 具有软进、软出周期的间歇模式
  • 增强型 EA，快速响应负载步进而无需降低输入电流失真
  • 在升压电感器上无需第二绕组来实现谷底同步开通
  • 用户可调节的谷底延迟
  • 低启动电流消耗 (<46 µA)
  • 8.5V 至 34V 宽 VCC 范围
  • 逐周期电流限制
  • 第二个独立输出电压保护
  • 集成式过温保护
  • 使用 UCC28056 器件并借助 WEBENCH® 电源设计器创建定制设计

产品概述

UCC28056 是一款 PFC 控制器。该控制器在确保正弦线路输入电流失真较低并接近1功率因数的前提下，可以直接驱动输出高达 300W 功率。该器件包含突发模式运行，以进一步提高轻负载性能，从而使系统无需关闭 PFC 即可符合颇具挑战性的能效标准。UCC28056 可以驱动高达 300W 的 PFC 功率级，从而确保正弦线路输入电流失真较低，与单位功率因数相近，同时使 PFC 保持“始终开启”。在与 LLC 控制器 UCC256301 配合使用时，该 6 引脚器件无需辅助反激式转换器（系统中通常需要该转换器以实现良好的待机性能），同时在 230Vac 下可实现低于 80mW 的功耗。该器件还能够在将外部组件数量降至最低的同时实现即时开启。
查看全部

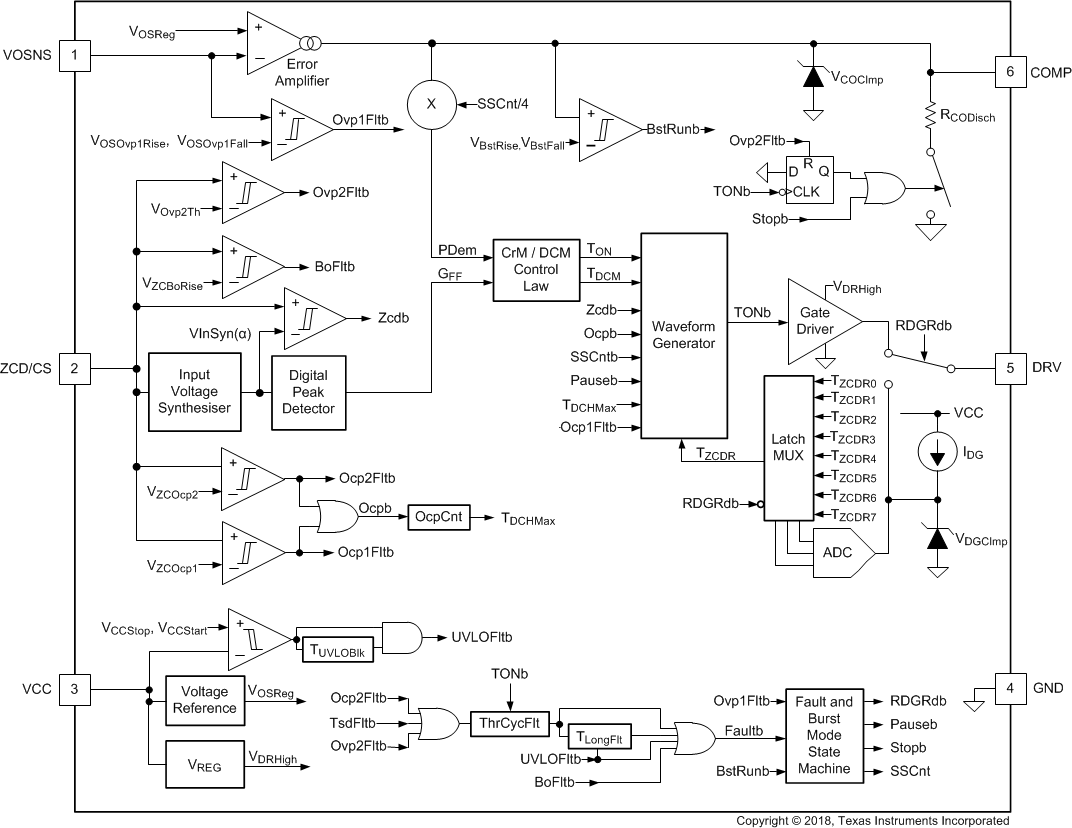

UCC28056DBVR 电路图

UCC28056DBVR 电路图

UCC28056DBVR 电路图
