TXB0102DCUR

Texas Instruments 逻辑 - 变换器
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6045-$1.41

更新日期：2024-04-01 00:04:00

TXB0102DCUR

Texas Instruments 逻辑 - 变换器

产品简介：具有自动方向感应和 +/-15kV ESD 保护的 2 位双向电压电平转换器

查看详情
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6045-$1.41

TXB0102DCUR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TXB0102DCUR 中文资料属性参数

  • 产品培训模块：Voltage Level Translation
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 变换器
  • 系列：-
  • 逻辑功能：变换器，双向
  • 位数：2
  • 输入类型：逻辑
  • 输出类型：逻辑
  • 数据速率：100Mbps
  • 通道数：2
  • 输出/通道数目：1
  • 差分 - 输入:输出：无/无
  • 传输延迟（最大）：4ns
  • 电源电压：1.2 V ~ 3.6 V，1.65 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：8-VFSOP（0.091"，2.30mm 宽）
  • 供应商设备封装：US8
  • 包装：Digi-Reel®
  • 其它名称：296-22862-6

产品特性

  • 采用德州仪器 (TI) NanoFree™ 封装
  • A 端口支持 1.2V 至 3.6V 的电压， B 端口支持 1.65V 至 5.5V 的电压 (V CCA ≤ V CCB)
  • V CC 隔离特性—如果任何一个 V CC 输入在接地 (GND) 上，所有输出呈高阻态
  • 以 V CCA为基准的输出使能 (OE) 输入电路
  • 低功耗，I CC 最大为 4µA
  • I off 支持局部关断模式运行
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 A 端口 2500V 人体放电模型 (A114-B) 200V 机器放电模型 (A115-A) 1500V 充电器件模型 (C101) B 端口 15kV 人体放电模型 (A114-B) 200V 机器放电模型 (A115-A) 1500V 充电器件模型 (C101)
  • A 端口 2500V 人体放电模型 (A114-B) 200V 机器放电模型 (A115-A) 1500V 充电器件模型 (C101)
  • 2500V 人体放电模型 (A114-B)
  • 200V 机器放电模型 (A115-A)
  • 1500V 充电器件模型 (C101)
  • B 端口 15kV 人体放电模型 (A114-B) 200V 机器放电模型 (A115-A) 1500V 充电器件模型 (C101)
  • 15kV 人体放电模型 (A114-B)
  • 200V 机器放电模型 (A115-A)
  • 1500V 充电器件模型 (C101)

产品概述

TXB0102 器件是一款采用两个独立可配置电源轨的 2 位非反向转换器。A 端口旨在跟踪 V CCA。V CCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口设计用于跟踪 V CCB。V CCB 支持从 1.65V 到 5.5V 范围内的任意电源电压。这使得该器件可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行通用低压双向转换。V CCA 不可超过 V CCB。当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻态。该器件完全符合使用 I off 的部分断电应用的规范要求。当器件断电时，I off 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。OE 必须通过下拉电阻器接地，以确保在加电或断电期间处于高阻抗状态；该电阻的最小值取决于驱动器的拉电流能力。NanoFree™ 技术是 IC 封装概念的一项重大突破，它将硅晶片用作封装。
查看全部

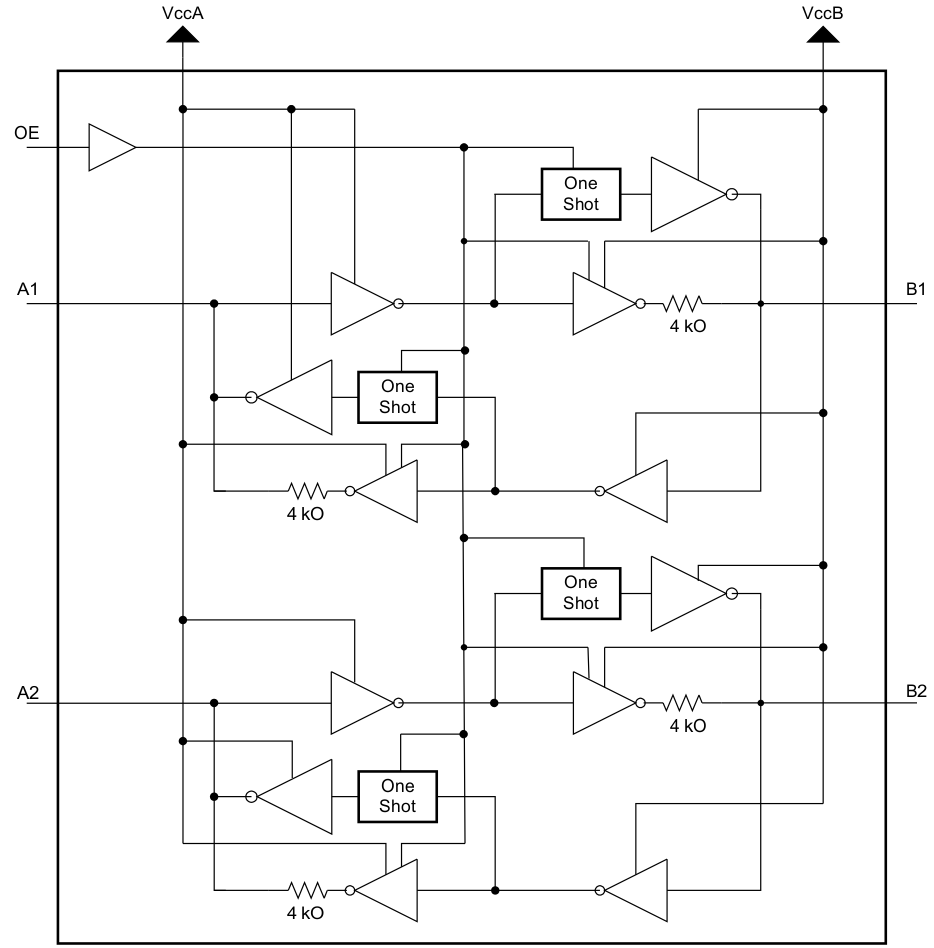

TXB0102DCUR 电路图

TXB0102DCUR 电路图

TXB0102DCUR 电路图
