TPS3780BQDBVRQ1

Texas Instruments 监控器

更新日期：2024-04-01

TPS3780BQDBVRQ1

Texas Instruments 监控器

产品简介：汽车类、漏极开路、双通道、低功耗、高精度电压检测器

查看详情

TPS3780BQDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS3780BQDBVRQ1 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：3,000 : ￥7.95388卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：多压监控器
  • 受监控电压数：2
  • 电压 - 阈值：可调节/可选择
  • 输出：开路漏极或开路集电极
  • 复位：低有效
  • 复位超时：-
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 采用小型封装的双通道检测器
  • 高精度阈值和滞后：1.0%
  • 低静态电流：2µA（典型值）
  • 可调节检测电压：最低至 1.2V
  • 5% 和 10% 滞后选项
  • 温度范围：-40°C 至 +125°C
  • 推挽 (TPS3779-Q1) 和开漏 (TPS3780-Q1) 输出选项
  • 采用 SOT-23 封装
  • 数字信号处理器 (DSP)、微控制器和微处理器
  • 高级驾驶员辅助系统 (ADAS)
  • 信息娱乐和仪表板
  • 电源排序 应用

产品概述

TPS3779-Q1 和 TPS3780-Q1 属于高精度双通道电压检测器系列，同时拥有低功耗和小解决方案尺寸两大优势。SENSE1 和 SENSE2 输入包括滞后特性，可抑制短小毛刺脉冲，从而确保输出操作稳定而无错误触发。该器件提供了两种不同的出厂设置滞后选项：5% 或 10%。TPS3779-Q1 和 TPS3780-Q1 配有可调节的 SENSEx 输入。这些输入可通过外部电阻分压器进行配置。当 SENSE1 和 SENSE2 输入上的电压低于下降阈值时，OUT1 和 OUT2 被分别驱动为低电平。当 SENSE1 和 SENSE2 上升到高于上升阈值时，OUT1 和 OUT2 分别变为高电平。该器件的超低静态电流为 2µA（典型值），并且提供了一套精确且节省空间的电压检测解决方案，非常适合低功耗系统监视和便携式 输出电压电平信号。TPS3779-Q1 和 TPS3780-Q1 的工作电压范围为 1.5V 至 5.5V，工作温度范围为 –40°C 至 +125°C。
查看全部

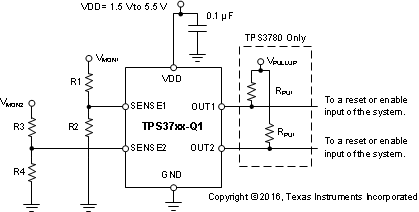

TPS3780BQDBVRQ1 电路图

TPS3780BQDBVRQ1 电路图

TPS3780BQDBVRQ1 电路图
