TPS3780BDBVR

Texas Instruments 监控器

产品简介：采用小型 μSON 封装的漏极开路、低功耗双通道电压检测器

查看详情

TPS3780BDBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS3780BDBVR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：3,000 : ￥6.74947卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：多压监控器
  • 受监控电压数：2
  • 电压 - 阈值：可调节/可选择
  • 输出：开路漏极或开路集电极
  • 复位：低有效
  • 复位超时：-
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 采用小型封装的双通道检测器
  • 高精度阈值和滞后：1.0%
  • 低静态电流：2µA（典型值）
  • 可调节检测电压：最低至 1.2V
  • 多个滞后选项： 0.5%、1%、5% 和 10%
  • 0.5%、1%、5% 和 10%
  • 温度范围：–40°C 至 125°C
  • 推挽 (TPS3779) 和开漏 (TPS3780) 输出选项
  • 提供 µSON 和 SOT23 封装
  • 数字信号处理器 (DSP)、微控制器和微处理器应用
  • 便携式医疗设备
  • 楼宇自动化
  • 机顶盒
  • 固态硬盘
  • 笔记本和台式计算机
  • 便携式和电池供电类产品
  • 电源排序应用

产品概述

TPS3779 和 TPS3780 属于高精度双通道电压检测器系列，同时拥有低功耗和小解决方案尺寸两大优势。 SENSE1 和 SENSE2 输入包含滞后特性，可抑制短小毛刺脉冲，从而确保输出操作稳定而无错误触发。 此系列产品提供 0.5%，1%，5% 或 10% 的不同出厂设定滞后选项。TPS3779 和 TPS3780 具有可通过一个外部电阻分压器配置的可调感测 (SENSE) 输入。 当 SENSE1 和 SENSE2 输入上的电压低于下降阈值时，OUT1 和 OUT2 被分别驱动为低电平。 当 SENSE1 和 SENSE2 上升到高于上升阈值时，OUT1 和 OUT2 分别变为高电平。该器件具有 2µA（典型值）的超低静态电流，并且提供了一套精确且节省空间的电压检测解决方案，非常适合低功耗系统监视和便携式应用。 TPS3779 和 TPS3780 的工作电压范围为 1.5V 至 6.5V，工作温度范围为 –40°C 至 125°C。
查看全部

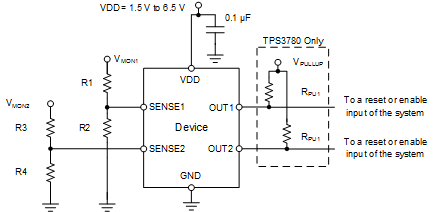

TPS3780BDBVR 电路图

TPS3780BDBVR 电路图

TPS3780BDBVR 电路图
