TLV76701DRVR

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01

TLV76701DRVR

Texas Instruments 稳压器 - 线性

产品简介：具有可调节输出和固定输出的 1A、16V 正电压低压降 (LDO) 线性稳压器

查看详情

TLV76701DRVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV76701DRVR 中文资料属性参数

  • 现有数量：6,603现货9,000Factory
  • 价格：1 : ￥6.92000剪切带（CT）3,000 : ￥3.13624卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：可调式
  • 稳压器数：1
  • 电压 - 输入（最大值）：16V
  • 电压 - 输出（最小值/固定）：0.8V
  • 电压 - 输出（最大值）：13.6V
  • 电压降（最大值）：1.4V @ 1A
  • 电流 - 输出：1A
  • 电流 - 静态 (Iq)：80 μA
  • 电流 - 供电（最大值）：1.5 mA
  • PSRR：70dB（120Hz）
  • 控制特性：使能
  • 保护功能：过流，超温，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：6-WDFN 裸露焊盘
  • 供应商器件封装：6-WSON（2x2）

产品特性

  • VIN：2.5V 至 16V
  • VOUT： 0.8V 至 14.6V（可调节） 0.8V 至 6.6V（固定值，50mV 阶跃）
  • 0.8V 至 14.6V（可调节）
  • 0.8V 至 6.6V（固定值，50mV 阶跃）
  • 在整个负载和温度范围内的输出精度为 1%
  • 低 IQ：50µA（典型值，关断时约 1.5µA）
  • 内部软启动时间：500µs（典型值）
  • 折返电流限制和热保护
  • 使用 1µF 陶瓷电容器实现稳定工作
  • 高 PSRR：1kHz 频率下为 70dB，1MHz 频率下为 46dB
  • 温度范围：–40°C 至 +125°C
  • 封装： 6 引脚 2mm × 2mm WSON 8 引脚 3mm x 3mm HVSSOP 5 引脚 2.9mm x 1.6mm SOT-23
  • 6 引脚 2mm × 2mm WSON
  • 8 引脚 3mm x 3mm HVSSOP
  • 5 引脚 2.9mm x 1.6mm SOT-23

产品概述

TLV767 是一种宽输入范围的线性稳压器，支持 2.5V 至 16 V 的输入电压范围和高达 1A 的负载电流。输出范围为 0.8V 至 6.6V，在可调版本中输出最高可达 14.6 V。此外，TLV767 的输出精度为 1%，可满足低压微控制器 (MCU) 和处理器的需求。根据设计，TLV767 的 IQ 比传统的宽输入电压稳压器低得多，因此该器件能够充分满足日益严格的待机功耗要求。禁用时，TLV767 仅消耗 1.5µA 的 IQ。内部软启动时间和折返电流限制可减小启动期间的浪涌电流，从而最大限度降低输入电容。高带宽 PSRR 性能在 1kHz 时大于 70dB，在 1MHz 时大于 46dB，因此有助于衰减上游直流/直流转换器的开关频率，并最大限度减少后置稳压器滤波。为了提供更高的灵活性，TLV767 有固定电压和可调电压两种版本可供选用。TLV767 可采用 6 引脚 2mm × 2mm WSON 封装、8 引脚 3mm x 3mm HVSSOP (DGN) 封装以及 5 引脚 2.9mm x 1.6mm SOT-23 (DBV) 封装。
查看全部

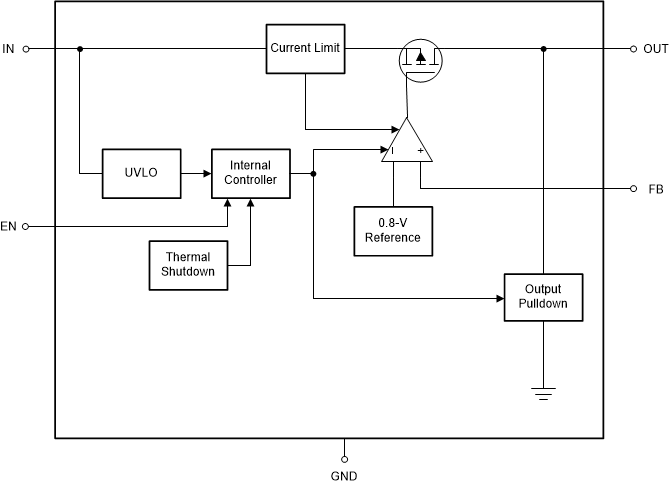

TLV76701DRVR 电路图

TLV76701DRVR 电路图

TLV76701DRVR 电路图
