  • 封装:56-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$4.9345-$9.16

更新日期:2024-04-01

产品简介:16 位 50MSPS 4 通道成像模拟前端

查看详情
  • 封装:56-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$4.9345-$9.16

VSP5611RSHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

VSP5611RSHR 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:数据采集 - 模拟前端 (AFE)
  • 系列:-
  • 位数:16
  • 通道数:4
  • 功率(瓦特):426mW
  • 电压 - 电源,模拟:3 V ~ 3.6 V
  • 电压 - 电源,数字:3 V ~ 3.6 V
  • 封装/外壳:56-VFQFN 裸露焊盘
  • 供应商设备封装:56-VQFN 裸露焊盘(7x7)
  • 包装:®
  • 其它名称:296-29262-6

产品特性

  • 四通道 CCD/CMOS 信号:2 通道、4 通道或 4 通道(可选)
  • 电源: 仅限 3.3V(典型值)(内置 LDO,3.3V 至 1.8V)
  • 最大转换速率: VSP5610: 35 MSPS VSP5611: 50 MSPS VSP5612: 70 MSPS
  • VSP5610: 35 MSPS
  • VSP5611: 50 MSPS
  • VSP5612: 70 MSPS
  • 16 位分辨率
  • CDS/SH(可选)
  • 最大输入信号范围:2.0V
  • 模拟和数字混合增益: 模拟增益:3/64-V/V 步骤中为0.5V/V 至 3.5V/V 数字增益:1/256-V/V 步骤中为1V/V 至 2V/V
  • 模拟增益:3/64-V/V 步骤中为0.5V/V 至 3.5V/V
  • 数字增益:1/256-V/V 步骤中为1V/V 至 2V/V
  • 偏移校正 DAC:±250mV、8 位
  • 标准 LVDS/CMOS 可选输出: LVDS: 数据通道:2 通道、3 通道 时钟通道:1 通道 8 位/7 位串行器(可选) CMOS: 4 位 × 4、8 位 × 2
  • LVDS: 数据通道:2 通道、3 通道 时钟通道:1 通道 8 位/7 位串行器(可选)
  • 数据通道:2 通道、3 通道
  • 时钟通道:1 通道
  • 8 位/7 位串行器(可选)
  • CMOS: 4 位 × 4、8 位 × 2
  • 4 位 × 4、8 位 × 2
  • 定时发生器: 快速传输时钟:八个信号 慢速传输时钟:六个信号
  • 快速传输时钟:八个信号
  • 慢速传输时钟:六个信号
  • 定时调节分辨率:tMCLK/48
  • 输入钳位/输入参考级别内部/外部(可选)
  • 参考 DAC: 0.5V、1.1V、1.5V、2V
  • SPI™:三线串行
  • GPIO:四端口
  • 复印机
  • 传真机
  • 扫描仪

产品概述

VSP5610/11/12 为高速、高性能 16 位模数转换器 (ADC),具有四个独立的采样电路通道,用于多路输出充电耦合设备 (CCD) 及互补金属氧化物半导体 (CMOS) 系列传感器。 传感器的像素数据由采样/保持 (SH) 或相关双采样 (CDS) 电路采样,然后由 ADC 转化为数字数据。 数据输出在低电压差动信号 (LVDS) 或 CMOS 模式下可选。VSP5610/11/12 包括一个可编程增益,支持亮度引起的像素级反射。 集成数模转换器 (DAC) 可用于调节模拟输入信号的偏移级别。 此外,定时发生器 (TG) 和一些控制传感器运行的器件集成。VSP5610/11/12 使用 1.65V 至 1.95V 用于内核电压,3.0V 至 3.6V 用于 I/O。 内核电压由内置低压降稳压器 (LDO) 提供。

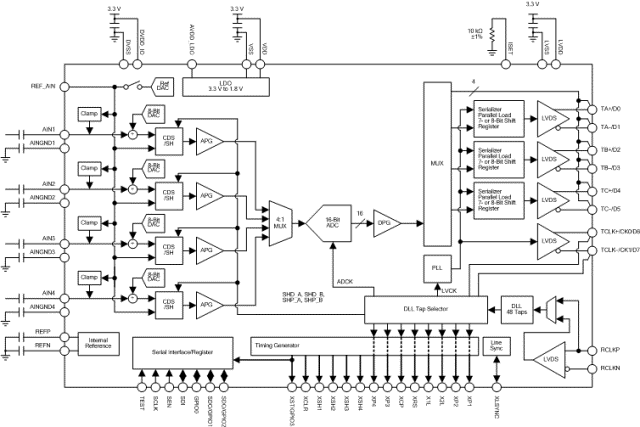

VSP5611RSHR 电路图

VSP5611RSHR 电路图

VSP5611RSHR 电路图
