ADS1191IPBSR

Texas Instruments 数据采集 - 模拟前端 (AFE)

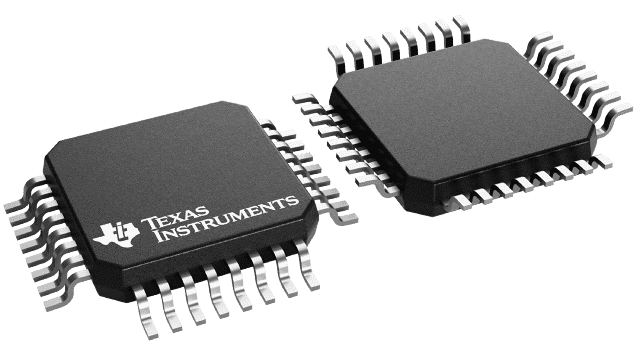

  • 封装：32-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.688

更新日期：2024-04-01

ADS1191IPBSR

Texas Instruments 数据采集 - 模拟前端 (AFE)

产品简介：适用于 ECG 应用的 16 位、1 通道、低功耗模拟前端 (AFE)

查看详情
  • 封装：32-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.688

ADS1191IPBSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1191IPBSR 中文资料属性参数

  • 标准包装：1,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模拟前端 (AFE)
  • 系列：-
  • 位数：16
  • 通道数：1
  • 功率（瓦特）：-
  • 电压 - 电源，模拟：2.7 V ~ 5.25 V
  • 电压 - 电源，数字：1.7 V ~ 3.6 V
  • 封装/外壳：32-TQFP
  • 供应商设备封装：32-TQFP（5x5）
  • 包装：带卷 (TR)

产品特性

  • 2个低噪声可编程增益放大器(PGA) 与2个高分辨率 ADC (ADS1192)
  • 低功率：每通道335μW
  • 输入参考噪声：24μVPP (150Hz BW，G=6)
  • 输入偏置电流：1nA
  • 数据速率：125SPS 至8kSPS
  • CMRR：–95dB
  • 可编程增益：1，2，3，4，6，8 或者12
  • 电源：单极或者双极模拟：2.7V至5.25V 数字：1.7V至3.6V
  • 模拟：2.7V至5.25V
  • 数字：1.7V至3.6V
  • 内建右腿驱动器放大器、持续断线检测、测试信号
  • 内建振荡器与参考
  • 高灵活断电，待机模式
  • SPI- 兼容串行接口
  • 工作温度范围： –40°C 至 +85°C

产品概述

ADS1191/2是多通道同步采样16位 Δ-Σ 模数转换器 (ADC) 系列，具有内建可编程增益放大器 (PGA)，内部参考，和板载振荡器。ADS1191/2包含了便携式，低功率医疗心电图 (ECG)，体育运动，和健身应用通常所需的所有特性。凭借其高度的集成性及与众不同的性能，ADS1191/2系列产品能够在大幅缩小尺寸，降低功耗与整体成本的同时，实现可扩展医疗仪表系统的创建。ADS1191/2每通道提供高度灵活的输入多路复用器，其可独立连接至内部生成信号实现测试，温度以及持续断线检测。 此外，可选择输入通道的各种配置生成右腿驱动器 (RLD) 输出信号。 ADS1191/2最高运行数据速率为8kSPS。 使用此器件内部激励灌电流/拉电流从内部执行持续断线检测。此器件采用5mm × 5mm，32引脚薄型四方扁平封装(TQFP)。 额定运行温度范围–40°C 至+85°C。
查看全部

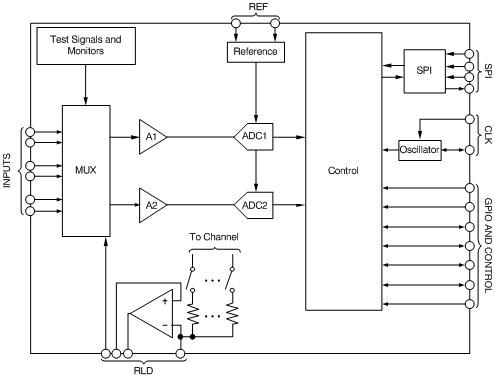

ADS1191IPBSR 电路图

ADS1191IPBSR 电路图

ADS1191IPBSR 电路图
