TUSB422IYFPR

Texas Instruments 专用

更新日期：2024-04-01

TUSB422IYFPR

Texas Instruments 专用

产品简介：USB PD TCPCi 端口控制器

查看详情

TUSB422IYFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TUSB422IYFPR 中文资料属性参数

  • 现有数量：8,715现货9,000Factory
  • 价格：1 : ￥12.48000剪切带（CT）3,000 : ￥5.67623卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB
  • 接口：I2C
  • 电压 - 供电：2.7V ~ 5.5V
  • 封装/外壳：9-XFBGA，DSBGA
  • 供应商器件封装：9-DSBGA
  • 安装类型：表面贴装型

产品特性

  • 支持 USB Type-C™1.2 和电源供电 (PD) 规范
  • 支持 I2C 接口 (TCPCi) 的 USB PD 物理层5V 至 24V 拉灌电压2.5W VCONN 开关交替模式协商
  • 5V 至 24V 拉灌电压
  • 2.5W VCONN 开关
  • 交替模式协商
  • 针对支持 自主双角色端口 (DRP) 的 应用进行了优化
  • 软件可配置为专用主机、专用器件或兼具两种角色 下行数据端口 (DFP)、上行数据端口 (UFP) 和双角色端口 (DRP)连接/断开 USB 端口电缆方向检测电流模式通告与检测调试和音频附件支持有源电缆检测为有源电缆提供 VCONN
  • 下行数据端口 (DFP)、上行数据端口 (UFP) 和双角色端口 (DRP)
  • 连接/断开 USB 端口
  • 电缆方向检测
  • 电流模式通告与检测
  • 调试和音频附件支持
  • 有源电缆检测
  • 为有源电缆提供 VCONN
  • 支持电量耗尽的电池
  • 集成过热检测二极管 (OTSD)
  • VBUS 检测与放电控制
  • 电源电压：2.7V 至 5.5V
  • 低电流消耗
  • -40°C 至 85°C 的工业温度范围

产品概述

TUSB422 是一款 USB PD PHY，可在 USB Type-C 端口中实现 USB Type-C 生态系统所需的配置通道 (CC) 逻辑。该器件集成 USB 双相标记编码 (BMC) 供电 (PD) 协议的物理层，允许使用功率高达 100W 的电源并支持备用模式接口。具备 USB Type-C 端口管理器 (TCPM) 的外部处理器通过 I2C 接口与 TUSB422 进行通信。 在 TCPM 的控制下，TUSB322 使用 CC 引脚确定端口连接状态、电缆方向并进行角色检测和 USB Type-C 电流模式控制。TUSB422 可根据应用配置为 DFP、UFP 或 DRP。TUSB422 应用 VBUS 检测和放电功能，从而实现兼容性 USB Type-C 端口。TUSB422 集成 2.5W 开关，可为有源电缆提供 VCONN 电源。该器件还提供 VCONN 放电功能。TUSB422 还支持 USB Type-C 可选 功能， 例如音频和调试附件。该器件能够在宽电源范围内工作，功耗较低。TUSB422 可在工业级温度范围内运行。
查看全部

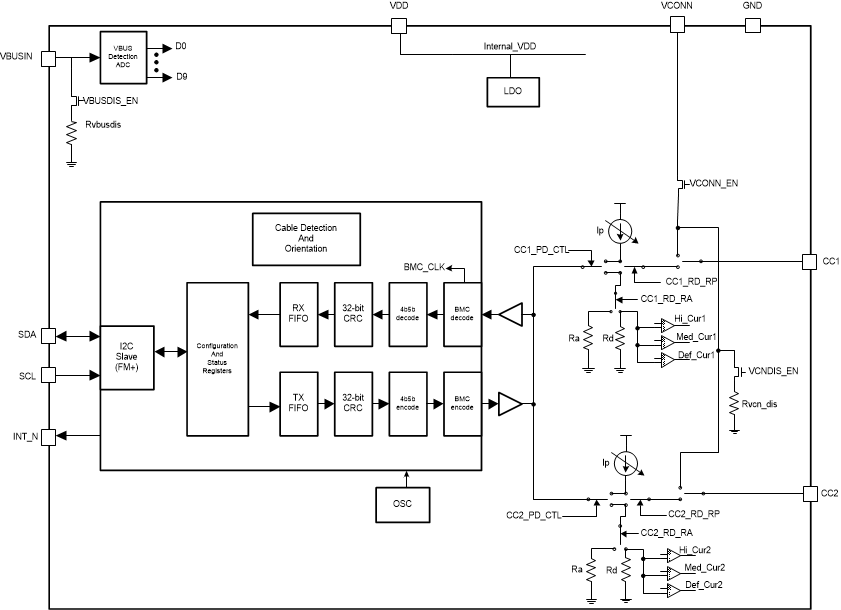

TUSB422IYFPR 电路图

TUSB422IYFPR 电路图

TUSB422IYFPR 电路图
