更新日期：2024-04-01
产品简介：汽车类低功耗 96kHz 单声道音频编解码器
查看详情6PAIC3109TWRHMRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
6PAIC3109TWRHMRQ1 中文资料属性参数
- 现有数量：0现货9,000Factory查看交期
- 价格：1 : ￥35.14000剪切带（CT）3,000 : ￥19.87873卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：音频
- 数据接口：I2C，I2S
- 分辨率（位）：16 b，20 b，24 b，32 b
- ADC/DAC 数：1 / 1
- 三角积分：是
- 信噪比，ADC/DAC (db)（典型值）：92 / 102
- 动态范围，ADC/DAC (db) 典型值：93 / 97
- 电压 - 供电，模拟：2.7V ~ 3.6V
- 电压 - 供电，数字：1.1V ~ 3.6V
- 工作温度：-40°C ~ 105°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：32-VFQFN 裸露焊盘
- 供应商器件封装：32-VQFN（5x5）
产品特性
- 符合汽车应用 要求
- 具有符合 AEC-Q100 标准的下列特性： 温度等级 2：-40°C 至 +105°C人体放电模型 (HBM) 静电放电 (ESD) 分类等级 2组件充电模型 (CDM) ESD 分类等级 C4B
- 温度等级 2：-40°C 至 +105°C
- 人体放电模型 (HBM) 静电放电 (ESD) 分类等级 2
- 组件充电模型 (CDM) ESD 分类等级 C4B
- 单声道音频 DAC： 102dBA 信噪比 支持 8kHz 至 96kHz 的采样率 3D、低音、高音、EQ 或去加重效果
- 102dBA 信噪比
- 支持 8kHz 至 96kHz 的采样率
- 3D、低音、高音、EQ 或去加重效果
- 单声道音频 ADC： 92dBA 信噪比 支持 8kHz 至 96kHz 的采样率 数字信号处理和噪声过滤
- 92dBA 信噪比
- 支持 8kHz 至 96kHz 的采样率
- 数字信号处理和噪声过滤
- 四个音频输入引脚： 多达 2 个差动输入多达 2 个单端输入
- 多达 2 个差动输入
- 多达 2 个单端输入
- 六个音频输出驱动器： 一个全差动或两个单端耳机驱动器 单声道全差动线路输出对
- 一个全差动或两个单端耳机驱动器
- 单声道全差动线路输出对
- 低功耗：3.3V 模拟电源电压、14mW 单声道、48kHz 回放
- 具有无源模拟旁路的超低功耗模式
- 前端可编程增益放大器 (PGA)
- 用于 DAC 回放的可编程数字增益：
- 用于录音的自动增益控制 (AGC)
- 可编程麦克风偏置
- 用于灵活时钟生成的可编程锁相环路 (PLL)
- I2C 控制总线
- 音频数据格式：I2S、左平衡和右平衡、DSP 和 TDM
- 电源： 模拟 (AVDD, DRVDD)：2.7V 至 3.6V 数字内核 (DVDD)：1.525V 至 1.95V 数字 I/O (IOVDD)：1.1V 至 3.6V
- 模拟 (AVDD, DRVDD)：2.7V 至 3.6V
- 数字内核 (DVDD)：1.525V 至 1.95V
- 数字 I/O (IOVDD)：1.1V 至 3.6V
- 可提供两个 VQFN-32 封装选项： 非湿润性侧面 (6PAIC3109TRHBRQ1)可湿侧面 (6PAIC3109TWRHMRQ1)
- 非湿润性侧面 (6PAIC3109TRHBRQ1)
- 可湿侧面 (6PAIC3109TWRHMRQ1)
产品概述
TLV320AIC3109-Q1
器件是一款低功耗单声道编解码器，配备单声道耳机放大器和多个输入输出通道，且在单端或全差动配置下可编程。该器件包括全面的基于寄存器的电源控制，可实现 48kHz 数模转换器 (DAC)
回放，功耗低至
14mW，因此非常适合低功耗 应用。TLV320AIC3109-Q1 的录音路径包含集成式麦克风偏置、数控麦克风前置放大器、自动增益控制 (AGC)、灵活的前端多路复用器 (MUX) 和前端模拟混频器
(MIX)。录音过程中，可编程滤波器能够移除可闻噪声。回放路径包括 MIX 和 MUX 功能（从单声道 DAC 和所选输入，经可编程音量控制至各种输出）。

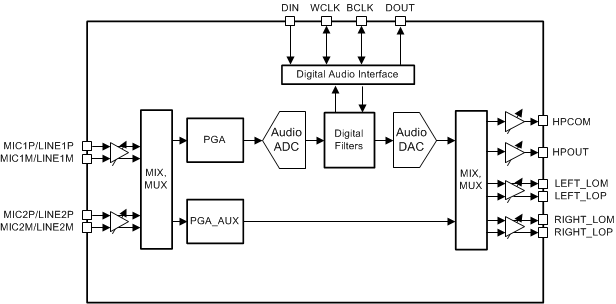

6PAIC3109TWRHMRQ1 电路图
6PAIC3109TWRHMRQ1 电路图
