TUSB320RWBR

Texas Instruments 专用

产品简介：USB Type-C 配置通道逻辑和端口控制

查看详情

TUSB320RWBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TUSB320RWBR 中文资料属性参数

  • 现有数量：983现货9,000Factory
  • 价格：1 : ￥20.27000剪切带（CT）3,000 : ￥9.79030卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB
  • 接口：I2C
  • 电压 - 供电：2.7V ~ 5V
  • 封装/外壳：12-XFQFN
  • 供应商器件封装：12-X2QFN（1.6x1.6）
  • 安装类型：表面贴装型

产品特性

  • USB Type-C™ 规范 1.1
  • 向后兼容 USB Type-C 规范 1.0
  • 支持高达 3A 的电流广播和检测
  • 模式配置 仅主机 - DFP（拉电流） 仅器件 – UFP（灌电流） 双角色端口 – DRP
  • 仅主机 - DFP（拉电流）
  • 仅器件 – UFP（灌电流）
  • 双角色端口 – DRP
  • 通道配置 (CC) USB 端口连接检测 电缆方向检测 角色检测 Type-C 电流模式（默认、中等和高）
  • USB 端口连接检测
  • 电缆方向检测
  • 角色检测
  • Type-C 电流模式（默认、中等和高）
  • VBUS 检测
  • I2C 或 GPIO 控制
  • 通过 I2C 实现角色配置控制
  • 电源电压： 2.7V 至 5V
  • 低电流消耗
  • 工业温度范围：–40°C 至 85°C

产品概述

TUSB320 器件可在 USB Type-C 端口上实现 Type-C 生态系统所需的配置通道 (CC) 逻辑。 TUSB320 器件使用 CC 引脚来确定端口的连接状态和电缆方向，以及进行角色检测和 Type-C 电流模式控制。 TUSB320 器件可配置为下行端口 (DFP)、上行端口 (UFP) 或双角色端口 (DRP)，是任何应用的理想之选。根据 Type-C 规范， TUSB320 器件会交替配置为 DFP 或 UFP。CC 逻辑块通过监视 CC1 和 CC2 引脚上的上拉或下拉电阻来确定 USB 端口的连接时间、电缆的方向以及检测到的角色。CC 逻辑根据检测到的角色来确定 Type-C 电流模式为默认、中等还是高。该逻辑通过实施 VBUS 检测来确定端口在 UFP 和 DRP 模式下是否连接成功。该器件能够在宽电源范围内工作，并且具有较低功耗。 TUSB320 器件适用于工业级和商业级温度范围。
查看全部

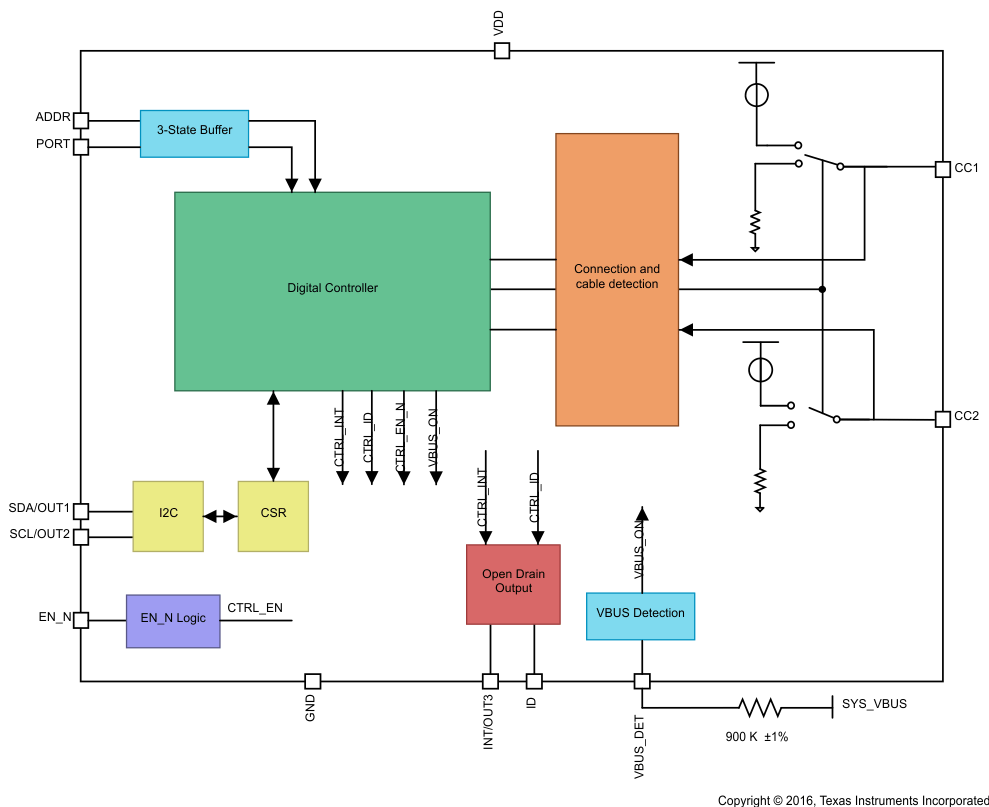

TUSB320RWBR 电路图

TUSB320RWBR 电路图

TUSB320RWBR 电路图
