TUSB216RWBT

Texas Instruments 信号缓冲器、中继器、分离器

更新日期：2024-04-01 00:04:00

TUSB216RWBT

Texas Instruments 信号缓冲器、中继器、分离器

产品简介：具有 DCP 和 CDP 控制器的 USB 2.0 高速信号调节器

查看详情

TUSB216RWBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
TUSB216RWBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TUSB216RWBT 中文资料属性参数

现有数量：3,036现货10,000Factory
价格：1 : ￥42.29000剪切带（CT）250 : ￥29.50304卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
类型：转接驱动器
应用：USB
输入：-
输出：-
数据速率（最大值）：480Mbps
通道数：3
延迟时间：-
信号调节：输入均衡
电容 - 输入：2.5 pF
电压 - 供电：2.3V ~ 6.5V
电流 - 供电：22mA
工作温度：0°C ~ 70°C（TA）
安装类型：表面贴装型
封装/外壳：12-XFQFN
供应商器件封装：12-X2QFN（1.6x1.6）

产品特性

宽电源电压范围：2.3V 至 6.5V
超低 USB 断开和关断功耗
可提供 USB 2.0 高速信号调节
与 USB 2.0、OTG 2.0 和 BC 1.2 兼容
支持低速、全速和高速信号传输
集成了 BC 1.2 CDP 电池充电控制器
主机或器件无关
支持长达 5m 的电缆通过外部下拉电阻器值实现四种可选的信号增强（边沿升压与直流升压）设置通过上拉或下拉实现三种可选的 RX 灵敏度设置，以补偿高损耗应用中的 ISI 抖动
通过外部下拉电阻器值实现四种可选的信号增强（边沿升压与直流升压）设置
通过上拉或下拉实现三种可选的 RX 灵敏度设置，以补偿高损耗应用中的 ISI 抖动
支持长达 10m 的电缆和两台 TUSB216 器件
可扩展解决方案 – 器件可通过菊花链连接用于高损耗应用
与 TUSB211A、212、214 和 217A 引脚兼容 (3.3V)

产品概述

TUSB216 是第三代 USB 2.0 高速信号调节器，旨在补偿传输通道中的交流损失（由于电容性负载）和直流损失（由于电阻性负载）。TUSB216 采用了专利设计，可通过边缘加速器来对 USB 2.0 高速信号的传输边缘进行加速，并通过直流升压功能来提高静态电平。此外，TUSB216 还具有预均衡功能，可提高接收器的灵敏度并补偿较长线缆应用中的码间串扰 (ISI) 抖动。USB 低速和全速信号特征不受 TUSB216 的影响。TUSB216 可在不改变数据包计时或不增加传播延迟的情况下提高信号质量。TUSB216 可使用长达 5 米的线缆帮助系统通过 USB 2.0 高速近端眼图合规性测试。TUSB216 与 USB On-The-Go (OTG) 和电池充电 (BC 1.2) 协议兼容。集成的 BC 1.2 电池充电控制器可通过控制引脚启用。

查看全部

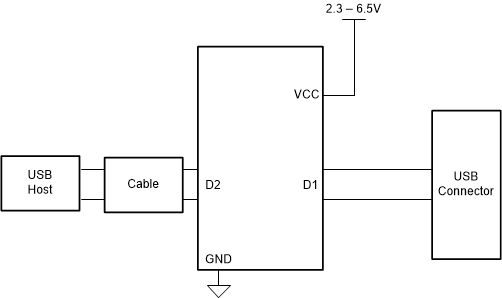

TUSB216RWBT 电路图
