更新日期：2024-04-01
产品简介：具有直流升压、集成式 CDP 和 Vbus 电源的汽车 USB 2.0 高速信号调节器
查看详情TUSB215QRGYTQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-14(3.5x3.5)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TUSB215QRGYTQ1 中文资料属性参数
- 现有数量：250现货10,000Factory
- 价格：1 : ￥51.75000剪切带（CT）250 : ￥36.10656卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 应用：信号处理
- 接口：USB
- 电压 - 供电：4.4V ~ 5.5V
- 封装/外壳：14-VFQFN 裸露焊盘
- 供应商器件封装：14-VQFN（3.5x3.5）
- 安装类型：表面贴装型
产品特性
- 符合汽车应用 要求
- 具有符合 AEC-Q100 标准的下列结果 器件温度等级 2 级：环境工作温度范围为 –40°C 至 105°C器件 HBM 分类等级 H1C器件 CDM 分类等级 C3
- 器件温度等级 2 级：环境工作温度范围为 –40°C 至 105°C
- 器件 HBM 分类等级 H1C
- 器件 CDM 分类等级 C3
- 与 USB 2.0、OTG 2.0 和 BC 1.2 兼容
- 引脚搭接或可通过 I2C 进行配置
- USB BC1.2 充电下行端口 (CDP) 控制器
- 支持 LS、FS 和 HS 信号传输
- 超低 USB 断开和关断功耗
- 可扩展解决方案 - 用于高损耗应用的菊花链 器件
- D1P/M 和 D2P/M 可互换且主机/设备不可知
- 支持长达 5 米的通道前或 2 米的通道后电缆长度 通过外部下拉电阻器实现四种可选交流升压设置直流升压与交流升压，可实现最佳信号完整性
- 通过外部下拉电阻器实现四种可选交流升压设置
- 直流升压与交流升压，可实现最佳信号完整性
产品概述
TUSB215-Q1 是一款 USB 高速 (HS)
信号调节器，专为补偿传输通道中的 ISI 信号损失而设计， 这有助于通过 USB 电气合规性测试。TUSB215-Q1 采用了对 USB 低速 (LS) 和全速
(FS) 信号无感知的设计，该设计正在申请专利。LS 和 FS 信号特征不受 TUSB215-Q1 的影响，但该器件会对 HS 信号进行补偿。借助可编程信号交流升压和直流升压，可精调器件性能，从而优化连接器上的高速信号，这可用于多种不同的 应用。此外，TUSB215-Q1 符合 USB On-The-Go (OTG)
和电池充电 (BC) 协议。TUSB215-Q1 进一步用作充电下行端口 (CDP) 控制器并处理与下游器件的必要握手。

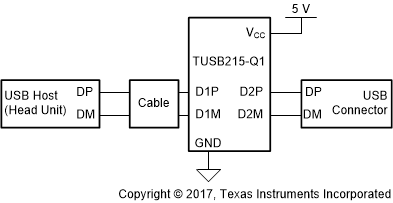

TUSB215QRGYTQ1 电路图
TUSB215QRGYTQ1 电路图
