TUSB1210BRHBTQ1

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01 00:04:00

TUSB1210BRHBTQ1

Texas Instruments 驱动器，接收器，收发器

产品简介：汽车类 USB2.0 高速 480Mbps ULPI PHY 收发器

查看详情

TUSB1210BRHBTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TUSB1210BRHBTQ1 中文资料属性参数

  • 现有数量：690现货8,750Factory
  • 价格：1 : ￥36.65000剪切带（CT）250 : ￥25.57612卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：收发器
  • 协议：USB 2.0
  • 驱动器/接收器数：1/1
  • 双工：半
  • 接收器滞后：50 mV
  • 数据速率：480Mbps
  • 电压 - 供电：2.7V ~ 4.8V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商器件封装：32-VQFN（5x5）

产品特性

  • 具有符合 AEC-Q100 标准的以下结果： 温度等级 3：-40°C 至 85°C 人体模型 (HBM) 静电放电 (ESD) 分类等级 1C 充电器件模型 (CDM) ESD 分类等级 C4B
  • 温度等级 3：-40°C 至 85°C
  • 人体模型 (HBM) 静电放电 (ESD) 分类等级 1C
  • 充电器件模型 (CDM) ESD 分类等级 C4B
  • USB2.0 物理层 (PHY) 收发器芯片，可通过 ULPI 12 引脚接口连接 USB 控制器，其完全符合： 2.0 版 1.3 版 1.1 版
  • 2.0 版
  • 1.3 版
  • 1.1 版
  • DP/DM 线路外部组件补偿（专利号 US7965100 B1）
  • 连接主机、外设和 OTG 器件内核的接口；针对便携式器件或具有内置 USB OTG 器件内核的系统 ASIC 进行了优化
  • 完整的 USB OTG 物理前端支持主机协商协议 (HNP) 与会话请求协议 (SRP)
  • ULPI 接口： I/O 接口 (1.8V) 针对无端接 50 Ω 线路阻抗进行了优化 ULPI 时钟引脚 (60 MHz) 可同时支持输入和输出时钟配置 符合 ULPI 标准的完全可编程寄存器集
  • I/O 接口 (1.8V) 针对无端接 50 Ω 线路阻抗进行了优化
  • ULPI 时钟引脚 (60 MHz) 可同时支持输入和输出时钟配置
  • 符合 ULPI 标准的完全可编程寄存器集
  • 采用 32 引脚四方扁平无引线 [QFN (RHB)] 封装
  • 移动电话
  • 平板电脑设备
  • 台式机
  • 便携式计算机
  • 视频游戏控制台
  • 便携式音乐播放器

产品概述

TUSB1210-Q1 是一款 USB2.0 收发器芯片，可通过 ULPI 接口连接 USB 控制器。 支持所有 USB2.0 数据速率（高速 480Mbps、全速 12Mbps 以及低速 1.5Mbps），且兼容主机和外设模式。 此外，该器件还支持 UART 模式及原有 ULPI 串行模式。 TUSB1210-Q1 还支持 USB2.0 规范相关的 OTG（1.3 版）可选附件，包括主机协商协议 (HNP) 和会话请求协议 (SRP)。 发送器中的 DP/DM 外部组件补偿可对串联阻抗中的变化进行补偿，以匹配数据线路阻抗和接收器输入端阻抗，限制数据反射，从而改善眼图。
查看全部

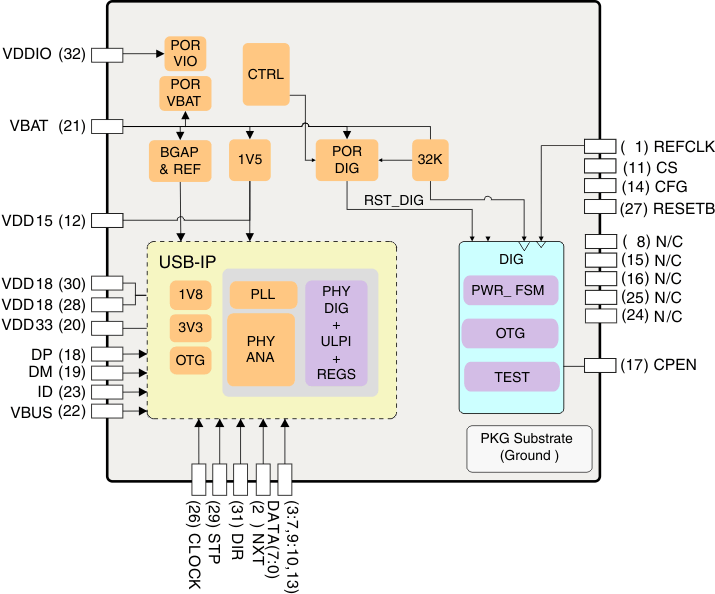

TUSB1210BRHBTQ1 电路图

TUSB1210BRHBTQ1 电路图

TUSB1210BRHBTQ1 电路图
